准备好领略台区识别仪蓄电池充放电测试仪质量层层把关产品的风采了吗？我们的视频将带您领略产品的每一个细节，让您在欣赏的同时，也能深深感受到产品的价值与意义。
以下是:台区识别仪蓄电池充放电测试仪质量层层把关的图文介绍
天正华意电气设备(广西省分公司)严格执行质量管理体系标准。 公司研发设计生产出的 手持直流电阻测试仪产品，品质，品味，满足不同消费群体的个性需求，在内地许多城市设立多个分公司和办事处， 手持直流电阻测试仪产品畅销全国各大城市，欧美等全球地区。
天正华意电气设备(广西省分公司)全体员工将一如既往，锐意进取，以优良品质，以朴质诚信的心胸与各界朋友真诚合作，互利共赢。

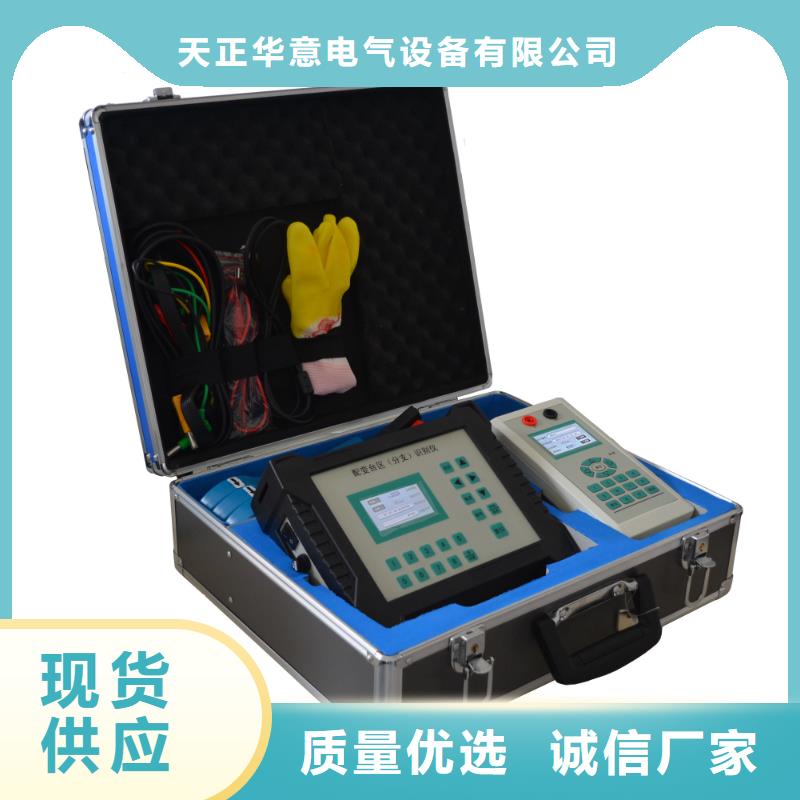

台区识别仪该数据管理系统，是我公司生产的台区用户识别仪的配套数据管理系统。是基于目前 的Windows操作系统下编写的数据通讯管理软件。主要用来对测试仪的测试数据进行后期的数据管理、查询、报表打印等操作。注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。
台区识别仪开机进入主界面（如上图），项为台区识别，按1键或按上下键把光标移到到项再按确定，进入台区识别界面。（按键时手指不要松开，等界面有反应后在离开）。 台区识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；台区编号：设置所在台区的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 台区识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。4.4 电流检测图8 主机量程选择按上下键用来选择电流检测类型和钳表量程相电流5A：是指接收电流脉冲采用3只5A钳型电流互感器，分别接在电流互感器的二次侧的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；相电流500A：是指接收电流脉冲采用3只500A钳型电流互感器，分别接在变压器出线的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；零序电流：是指通过500A钳形电流互感器连接到低压台区变压器的低压侧各分支零线，进行分支测量。在不方便接线到变压器零线出线情况下，也可采用5A钳表，将钳形互感器卡在CT二次侧零序电流线上。选择完电流检测类型和量程后，按返回或确认键保存设置并退出。4.5 台区编号台区编号：可输入4位数字，用来设置台区编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。按返回键进入主界面。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。4.8信号测试和硬件测试信号测试和硬件测试为仪器出厂调试之前的校准，现场使用中无需更改。
