想要直观了解【非线性电阻测试仪直流电阻测试仪甄选好厂家】产品吗？别犹豫，快来观看我们的视频，让产品自己说话！
以下是:【非线性电阻测试仪直流电阻测试仪甄选好厂家】的图文介绍
非线性电阻测试仪 现场接线及使用a开关机：将电源开关打至“ON”状态,仪器显示屏上显示开机画面（如图2）,将电源开关打至“OFF”状态，仪器关闭。欢迎使用氧化锌避雷器直流特性测试仪图2 开机显示界面b测量功能选择页面：等待2秒钟，仪器进入“功能选择”页面（如图3）。功能选择无间隙 ZnO避雷器非线性电阻ZnO阀片选择非线性电阻测仪 进入图3 功能选择个菜单项为“无间隙ZnO避雷器”测量功能，用于检测10kV及以下电力系统用无间隙氧化锌避雷直流参考电压U1mA和0.75U1mA下的泄漏电流。第二个菜单项为“非线性电阻ZnO阀片”测量功能，用于氧化锌非线性电阻ZnO阀片在直流参考电压U10mA和0.5U10mA下的泄漏电流。第三个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。页面底部左边是“选择”字符，指显示屏下方左边的按键为“选择”功能，按下后将在上述三个菜单项间循环切换。页面底部右边是“进入”字符，指显示屏下方右边的按键为“进入”功能，按下后将根据菜单项功能进入对应的功能页面。4.3 “无间隙ZnO避雷器”测量功能图4 无间隙过电压保护器或氧化锌避雷器试验接线示意图当菜单项在“无间隙ZnO避雷器”项时，按功能键将进入“无间隙ZnO避雷器”测量功能，见图5 直流测量无间隙ZnO避雷器退出 进入图4 直流泄漏电流测量界面确定加直流高压？确认试品接线对应退出 进入图5 直流泄漏选择界面注意事项：（1）在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压；（2）开始测量前，应确认接线正确，接地良好，以免发生电击事故。（3）10秒内无操作，仪器自动返回上一页面。测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U1mA下的电压及U1mA/0.75倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图6所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。

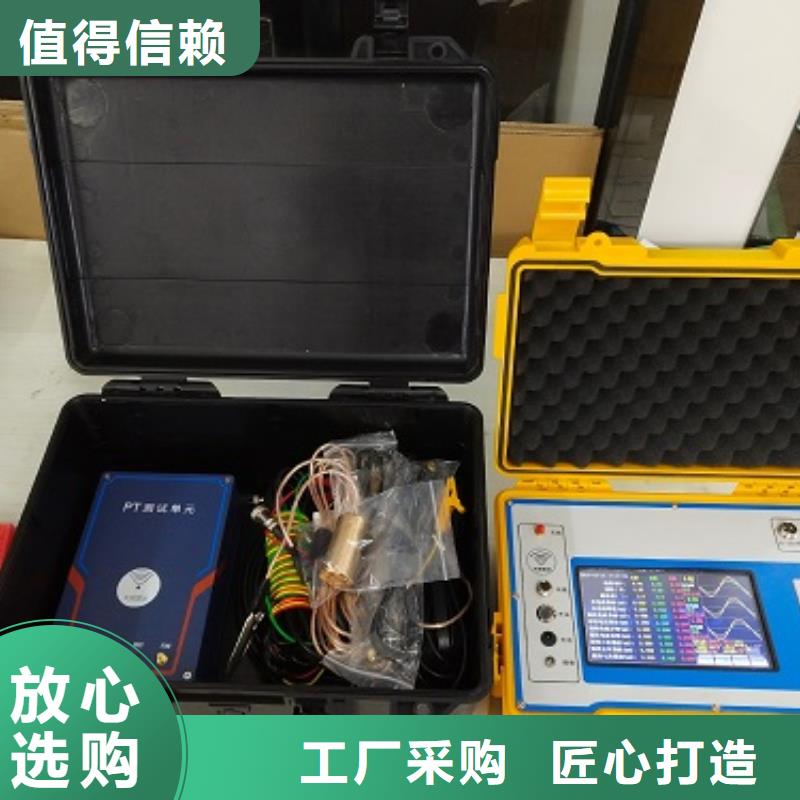

非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。
非线性电阻测试仪灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz五、测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图 地铁直流保护测试系统 无线绝缘子分测试仪 零值测定仪 非线性电阻测试仪 感应式避雷器带电测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪
河南哪里有销售 手持直流电阻测试仪，不用东奔西跑，本站商家天正华意电气设备有限公司(河南分公司)，报价实在，价格便宜，厂家直销，规格齐全，库存充足。下面是部分产品图片和介绍，更新信息赶紧联系商家吧！
