以下是:【变压器测试台,三相交直流指示仪表校验装置现货齐全售后无忧】的图文介绍
变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算,其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。
天正华意电气设备(南京市分公司)主营产品： 手持直流电阻测试仪等。我公司以合理的价格、周到的售后服务赢得了市场的信誉。我公司始终将客户的利益放在前面，深知我们的成功取决于您的成功与发展，并把这一理念贯穿于本公司从设计到售后服务的每一个环节，使我们的产品能够帮助客户提高公司效益，降低成本。我们的销售和设计人员会仔细聆听您的要求和需要，根据您的要求和需要进行设计和制造，帮助您获得满意的产品。诚挚欢迎新老朋友前来参观考察指导合作，发挥各自优势，携手共进，再创辉煌！

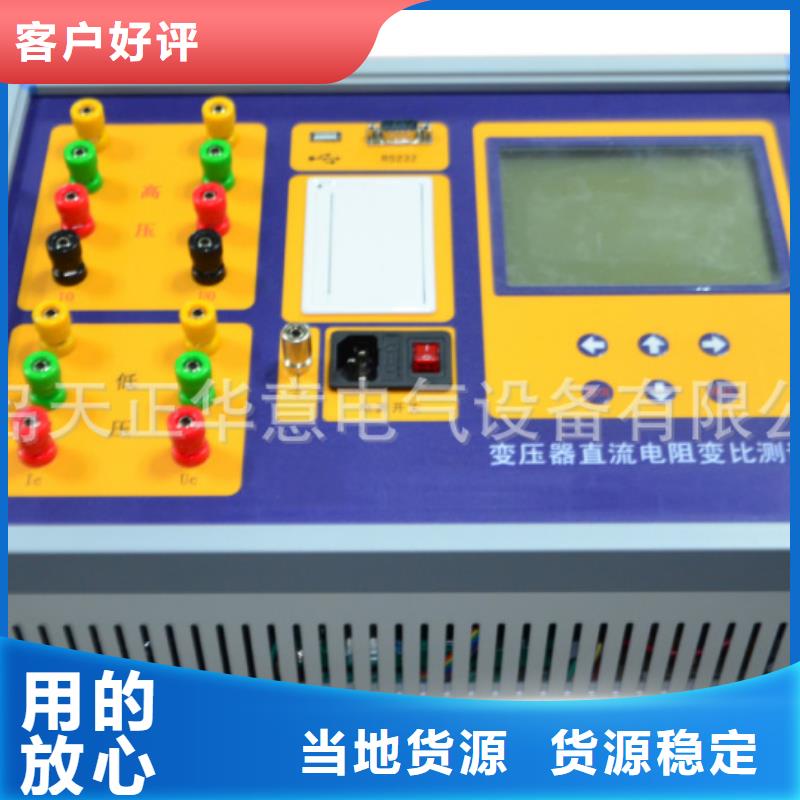

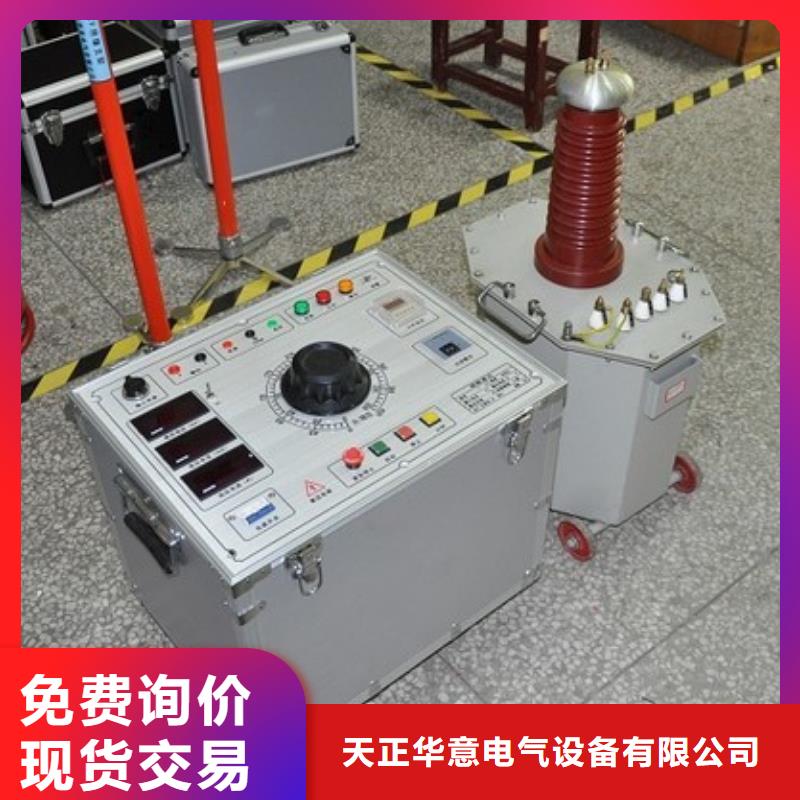

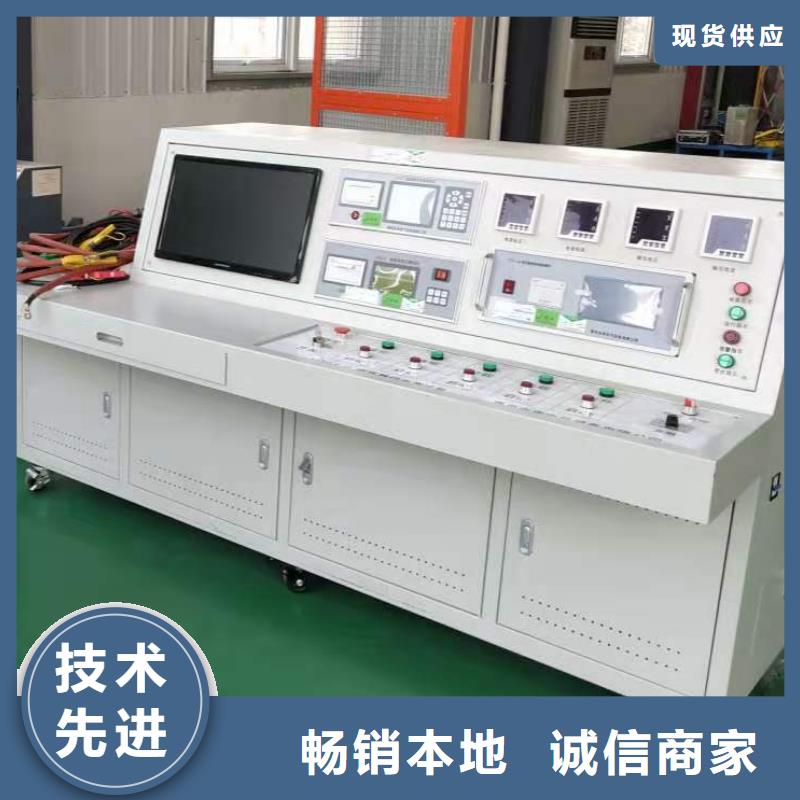

变压器测试台产品性能我公司生产的变压器测试系统装置TH70具备如下功能（测试项目）：?变压器容量/空载特性试验（空载损耗、空载电流占额定电流的百分比）?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?变压器直流电阻压试验?变压器变比组别及误差试验?变压器工频耐压试验；五、系统参数（技术条件）我公司生产的变压器测试台满足以下技术条件5.1产品外观要求变压器综合测试台外观：规格尺寸.台体颜色.台体图片（仅作参考）。变压器综合测试系统主控台5.2变压器容量及空载负载特性，满足单相、三相测量，其性能指标要求如下：?电压测量范围 50V—650V,电流测量范围0.25A—75A,精度0.2级；?功率U＊I, 精度0.2级；?功率因数0.050--1.000，精度0.3级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％；?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。?5.3变比测试仪应满足如下指标 ?变比测量范围：1～9999 ；组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境温度：-5℃～＋40℃，环境湿度：＜95％；?体积：430×320×215mm；?重量：5kg。5.4直流电阻速测仪应满足如下指标 ?使用条件：环境温度：-20℃～40℃；?相对温度：≤95％RH；?测量精度：0.2级，分辨率：1μΩ；?恒流源：0-10A?工作电压交流 220V。
变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！
