【变压器有载开关测试仪】手持式直流电阻测试仪多行业适用

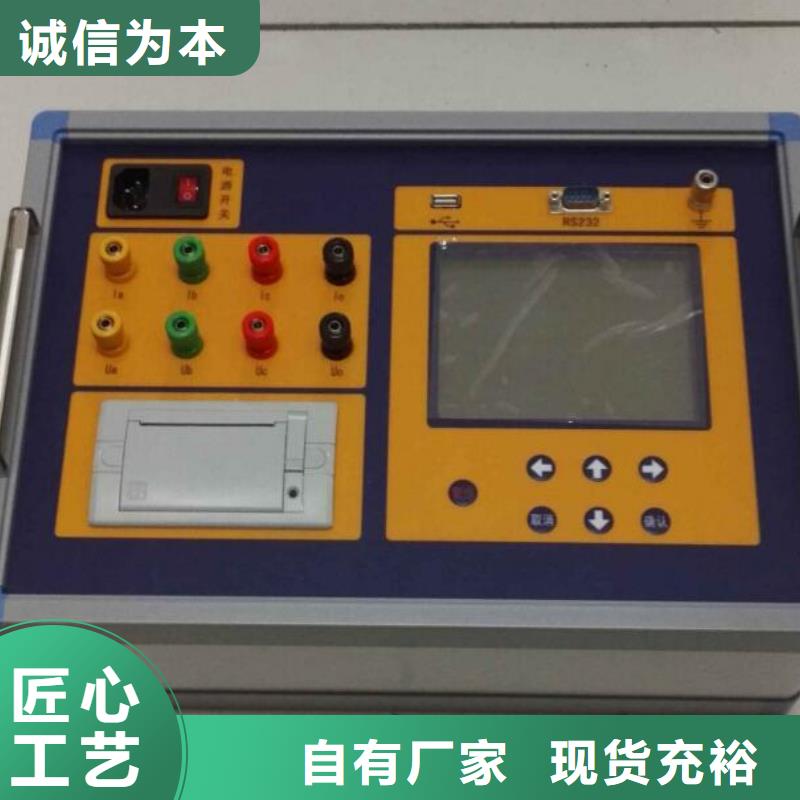

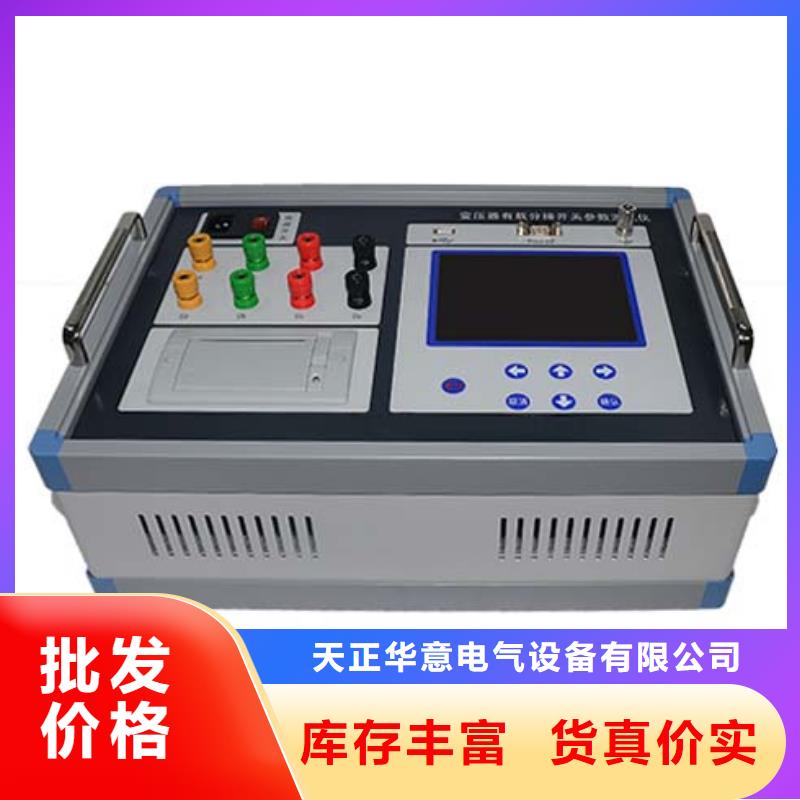

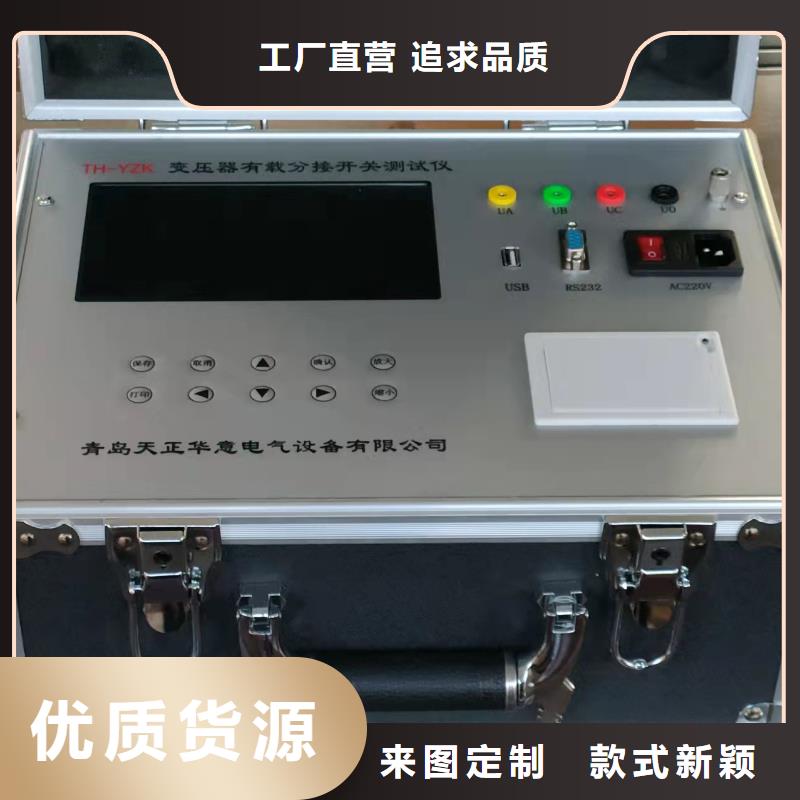

变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。

变压器有载开关测试仪测试过渡时间及电阻值测试完毕后，如图A相直流测试波形，先将波形显示区域左边的卡尺定位到测试波形跳变处，然后点开该相波形的数据数据显示标签，点击选择“R1”标签，该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后，点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。图十三分析界面如图十四、图十五所示，在界面的“波形参数测量区”中设有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”选择并打开其中某一项，如选择“A-相（mS）”，下拉菜单显示“T1、T2、T3”, 点击其中某一项，在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间，“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块，可拖动游标尺左右平行移动，将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，选择点击T1（或T2或T3），在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑，可以确定过渡波形的三相开断不同步时间，三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据：“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间，“三相相差”是计算出三相“T1”时间值的误差值

变压器有载开关测试仪点击【打印】键进入“打印类型设置”界面，选择【在线简略打印（微型打印机）】是使用仪器另配的微型打印机打印出一份简略的测试报告，选择【标准打印】－＞【输出到PDF文件】会生成一个PDF文件格式的测试报告，选择【标准打印】－＞【输出到打印机】需要外接一台打印机，直接打印出测试报告。（在选择打印前，一定要将过渡波形调整显示在屏幕中，以便准确打印出过渡波形）⑺ 结束试验试验结束后，先将“电源启停”按钮置于弹起位置（指示灯熄灭）；将“电源调节”旋钮逆时钟旋转调节到小；再拆除测试线，点击【关机】键关闭仪器，结束试验。5.3.3人工测试操作流程：在自动测试条件不能满足要求，可选择人工测试功能完成测试任务。人工测试操作流程：在“触发设定”模式下选择 “人工”测试，人工测试操作流程与自动测试操作流程是基本相同的，可以参照自动测试操作流程进行。人工测试与自动测试不同处是：人工测试时靠人工手动触发锁定波形（“阀值设定”值不起作用），具体操作是：参见5.3.2节图八，首先启动有载开关，当听到开关切换时，迅速按下【结束】键。程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形，后续操作与自动测试相同。人工测试模式下不能使用“连续测试”功能人工测试操作需要切换开关与点击【结束】键动作配合进行，由于采样速度较快，如果在有载开关切换后，没有及时迅速的按下按下【结束】键，将会出现找不到变化波形的情况。
