局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

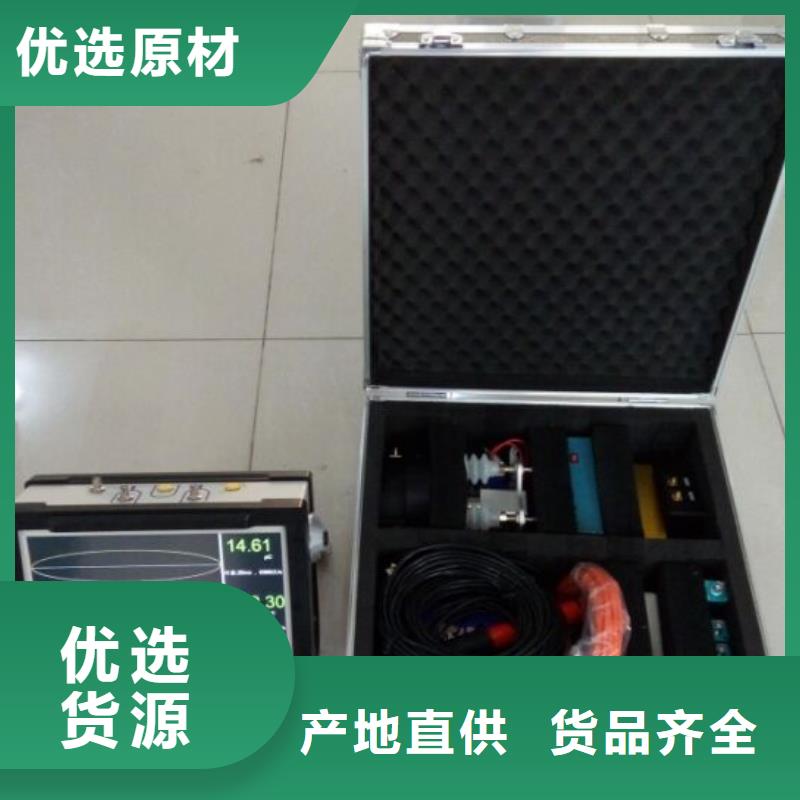

局部放电检测仪局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。开机检测：开机后系统自检，确认各个检测通道正常工作。设置参数：点击【系统设置】，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。)连接设备：进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备背景检测：连接HFCT传感器，当信号保持稳定时按下【停止】按键，再点击【记录背景，记录下背景值。接入传感器：将HFCT传感器卡在设备的接地线上，根据HFCT上的箭头标识从高频电流互感器的正面（有标牌面）穿入，背面穿出接地。号检测：观察所测波形是否具有周期性，并与背景信号比较，看是否有明显变化)异常诊断：当通过波形模式检测到异常信号时，应对局部放电进行诊断与分析，通过改变测量模式记录和分析信号。9)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录模块可查看对应的试验数据，以供后期分析。10)生成报告：连接Ty数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。检测流程1)设备连接：按照设备接线连接测试仪的各个部件，固定传感器。2)开机检测：开机后，系统自检，确认各个检测通道工作正常。3)设置参数：点击【系统设置】通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对UHF测量过程进行详细的参数设置。连接设备进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备。5)背景检测：将UHF传感器贴在接地的金属体上（非测量源）。当信号稳定时按下【停止】按键，再点击【记录背景】记录下背景值。可以根据背景值设置背景阈值以虑除噪声干扰等)信号检测：观察检测到的信号，如果发现信号无异常，保存少量数据，退出并改变检测位置继续下一点检测；如果发现信号存在异常，则延长检测时间并记录多组数据，进入异常诊断流程。7)异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。8)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录】模块可查看对应的试验数据，以供后期分析。9)生成报告：连接数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。
