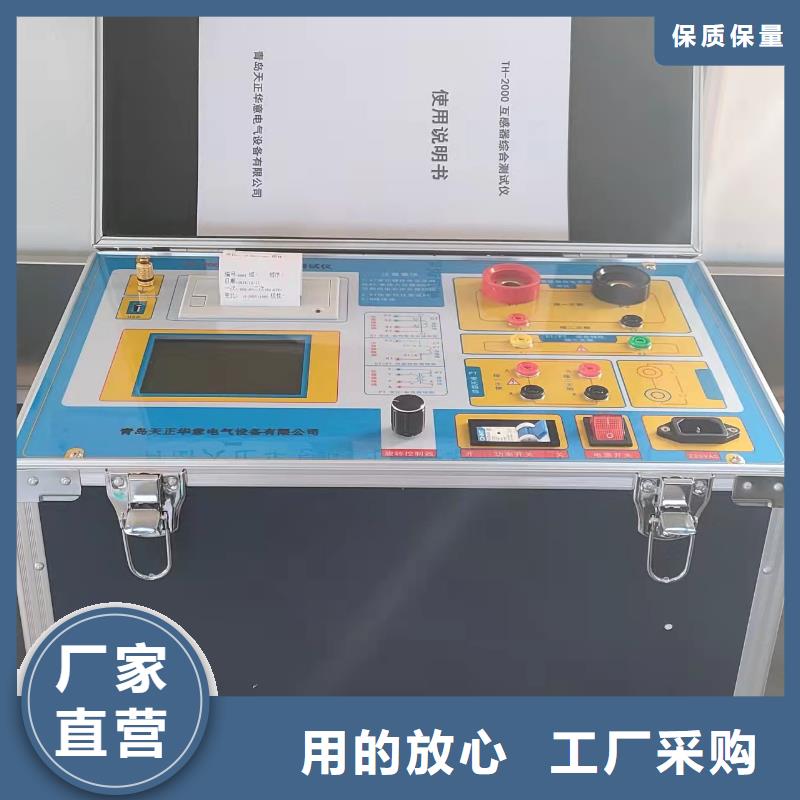

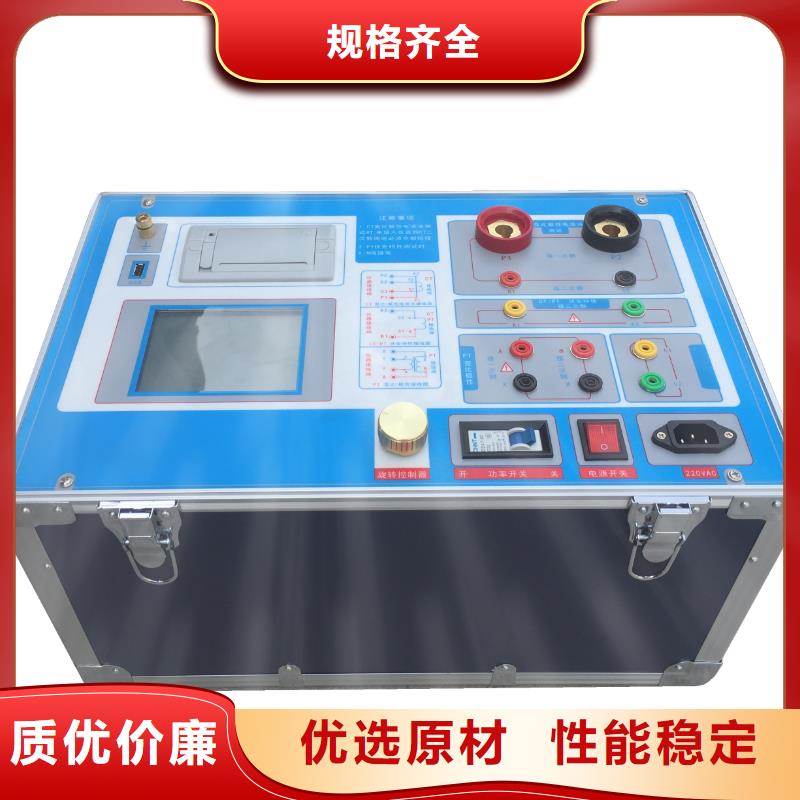

互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。

互感器综合测试仪额定负荷系统内部存储的额定负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定负荷值。13）下限负荷系统内部存储的下限负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除下限负荷值。14）一次端是否接线可以选择“是”或“否”，选择“是”则测试全程一次端都接线，不需二次接线。选择“否”时一次端先不接线，等弹出接线提示后再给一次端接线。这样可以分布电容的影响，提高准确度。选择不接线时，导纳测试完成后会弹出下图所示对话框提示给一次端接线，在接线前应先按下“高压输出开关”，切断高压输出，接完线先后先接通“高压输出开关”再点击“继续”15）频率选择有 “工频”和“异频”两种，用“工频”测试速度较快，用“异频”抗干扰能力较强。建议先用工频测试，如果现场有高压干扰，再切换到异频。16）开始测量配置好该互感器的各项内容，将要测试误差的二次绕组序号选中，点击此处，开始误差测试。测试完成后，整个测试数据将显示在界面上:测试结束以后，务必关机后再拆除高压线！2、数据交互界面 点击该菜单处：“确认”后，可以将保存的数据导入优盘中，也可将优盘中的数据导入到系统中查看。3、系统设置界面1）测量参数点击选择下拉菜单，可以对系统里的准确度等级，型号，一次电压，二次电压，功率因数，频率，负荷这7个单项进行增加，修改，删除操作。
