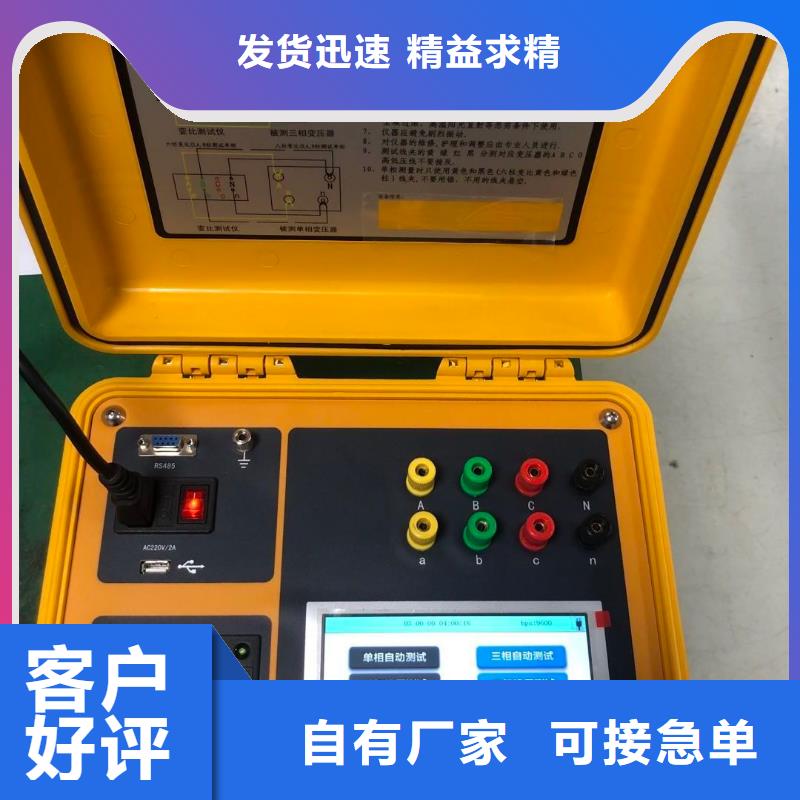

变压器容量特性测试仪变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。当您输入正确数据后，即可单击“确定”键进入”空载测试方式选择”界面(如图七)。单击“退出”键，即可退出该界面。根据实际需要，选择对应的测试方式即可。具体接线方法参见后面的具体说明。图七 空载测试方式选择界面4.1.2三瓦特法空载测试三瓦特法空载测试，是指采用三相四线的模式将电源、本仪器、待测试变压器连接起来进行的空载测试。其测试过程中反映的中间数据，可以作为变压器各相铁芯、绕组的参考数据。图八-1 三瓦特法空载测试中 图八-2 三瓦特法空载测试结果三瓦特法空载测试如图八-1、图八-2。将显示a、b、c三相的电压(Ua、Ub、Uc)、电流(Ia、Ib、Ic)、有功损耗(Pa、Pb、Pc)、Uab、Ubc、Uca等参数。测试结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号以及其国标损耗。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做三相空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。

变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。
