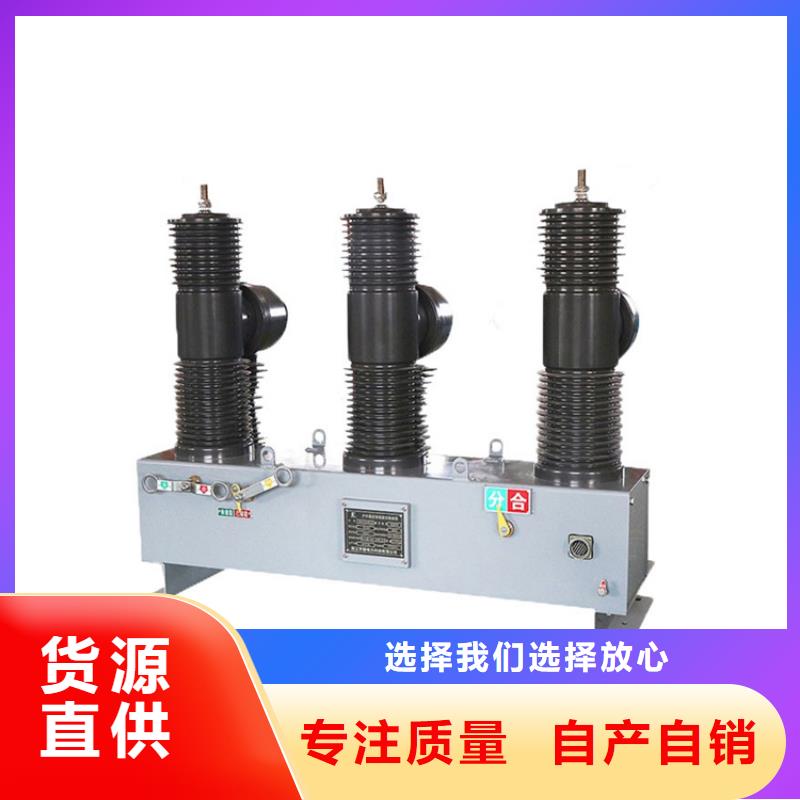

甘孜ZW8A-12/630-12.5真空断路器质量保证

国内主要依据标准： JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1)绝缘水平：试验电压IEC中国 1min工频耐压(kV)2842(极间、极对地)48(断口间) 1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。 技术参数 播报 编辑 参数名称单位型号 ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40 电压参数 额定电压kV10 电压11.5 绝缘水平 工频耐压极间、极对地42 断口间48 冲击耐压极间、极对地75 断口间84 电流参数额定电流A125012503150 额定短路开断kA2031.540 额定峰值耐受电流kA5080100 4S短时耐受电流kA2031.540 额定短时关合电流(峰值)kA5080100 额定单个电容器组开断电流A630800 额定背对背电容器组开断电流A400400 寿命额定短路开断电流次数次505030 机械寿命次10000 其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分 全开断次数不大于60 配用操动机构CD或CT机构

真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器丛隐可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。 工作原理：真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
