一次通流加压模拟带负荷向量试验装置【大电流发生器】卓越品质保障

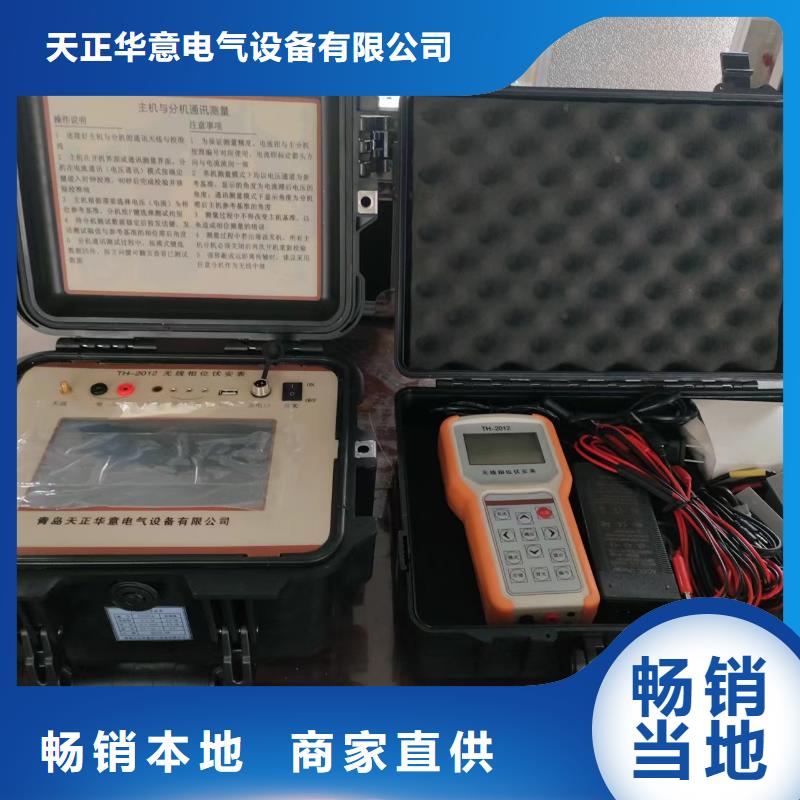

一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点，选择“差动计算”，根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比，当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型，选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”；根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明（部分）6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置

一次通流加压模拟带负荷向量试验装置三相工频大电流转换输出装置 额定容量：10kVA 输入电压/电流：0～380V/15A 输出电流：对称120°（可实现平衡对称输出和不对称输出） 输出电流/开口电压： 0～200A/15V（工频）连续可调长时间稳流输出 输出电流200A，时间不小于120分钟（带有三相输出电流显示表头） 4.3 三相工频电压转换输出装置 容量： 3kVA 输入电压/电流：0～380V/5A 输出：对称120°三相电压（带有三相输出电流显示表头） 输出一次电压范围：0～10kV/200mA； 输出二次电压范围：0～100V/1A 4.4 双向工频阻抗转换装置（3台） 针对变压器绕组对的等效短路阻抗，选择电压、电流输入及输出档位，实现通过对变压器低压侧空载励磁，对整站各电压级所有母线PT施加一次电压（开口三角电压）完成一次通压；根据主变绕组对的等效短路阻抗计算，利用短路法对变压器绕组任一施加 880V相电压或 200A电流，其它非加压绕组在开关侧利用接地开关短路接地形成短路电流，完成变压器差动保护六角图检查。 额定容量：10kVA/相 输入：0～380V/50A A/N绕组：0～55V/200A、110V/100A、220V/50A M/C绕组: 220V/50A、440V/25A、880V/12.5A 4.5 无线遥测相位测量装置（一台主机，三台分机） 测试频率范围：5～60Hz，高精度晶振对时，自动频率跟踪，基波采样,无线通讯距离：空旷500米，采用中继方式大于1000米；表计对时同步采样时间误差（30分钟内）：50ns以内（测量偏差1°以内） 相位测量：0～360°，误差≤3° 电压范围：0.1～400V，精度±0.5%，分辨率0.1V 电流钳范围：（工频）2mA～5A 精度±0.5%；（低频）2mA～1A 精度±1% 4.6 装置控制平板电脑 10.8寸华为M6 同步相量测量系统试验装置 三相通流加压模拟负荷向量试验装置 六相微机继电保护综合测试仪 无线相位表测试仪 相位伏安表无负荷相量测量装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 高压核相电流相位表 智能变电站投运前继电保护向量检查装置 六相微机继电保护校验仪 三相一次通流加压模拟带负荷继电保护检测装置
