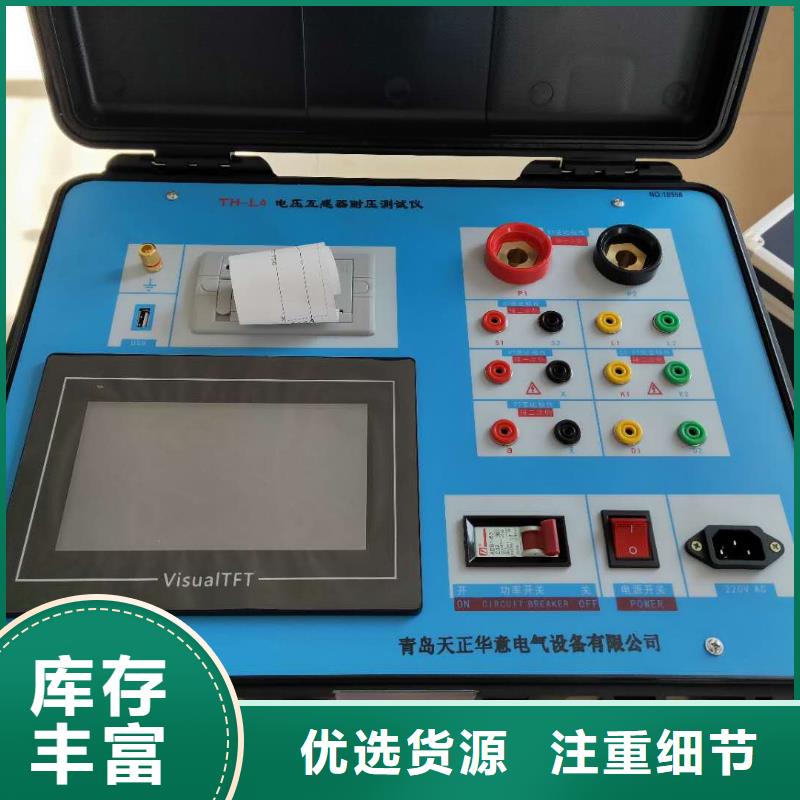

互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。

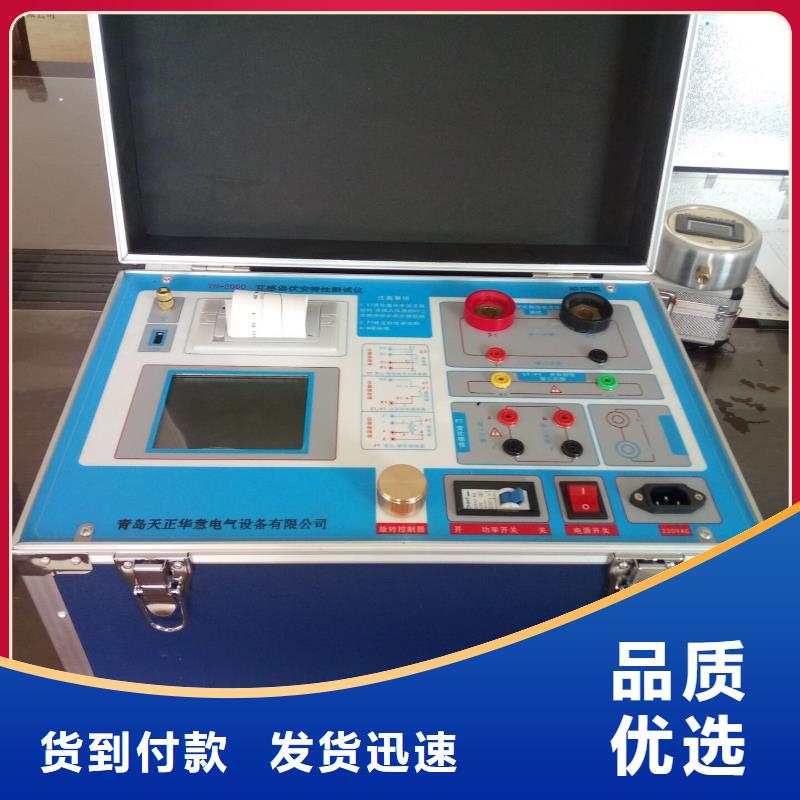

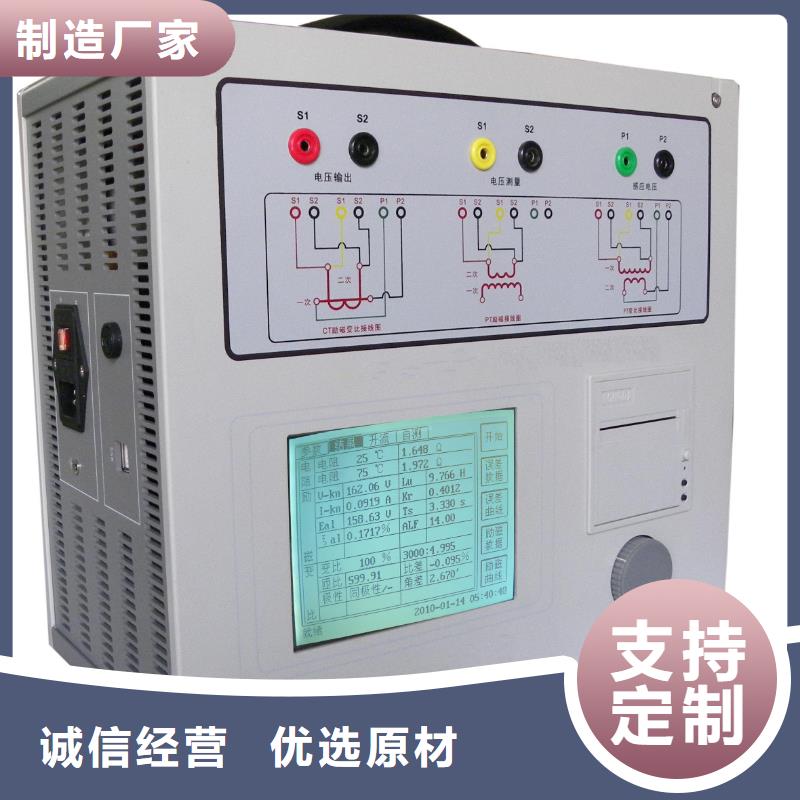

互感器综合测试仪CT主界面 ，PT主界面八.CT测试进行电流互感器测试时，请移动光标至CT，并选择相应测试选项。8.1、CT励磁（伏安）特性测试在CT主界面中，选择“励磁” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—1000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。 试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
始终秉承 手持直流电阻测试仪品质、优质、良好服务之经营理念，积累5年 手持直流电阻测试仪的产品生产营销经验，真正拥有 手持直流电阻测试仪核心技术。始终致力于 手持直流电阻测试仪产品服务的提供、研发。力求让客户对我们的 手持直流电阻测试仪产品服务永远满意，真正使合作过程轻松、愉悦、互利共赢。

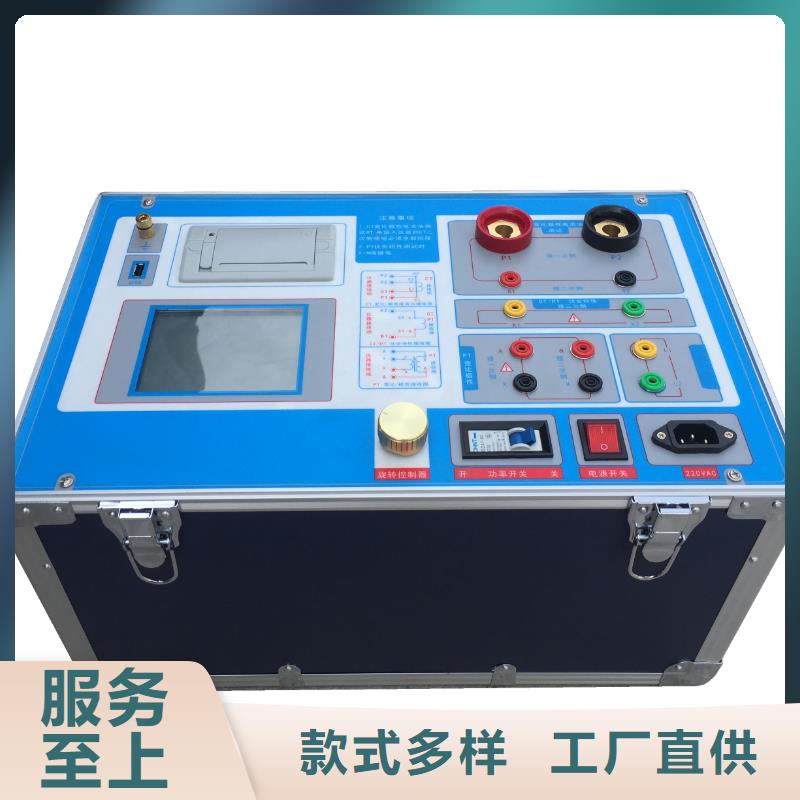

互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。

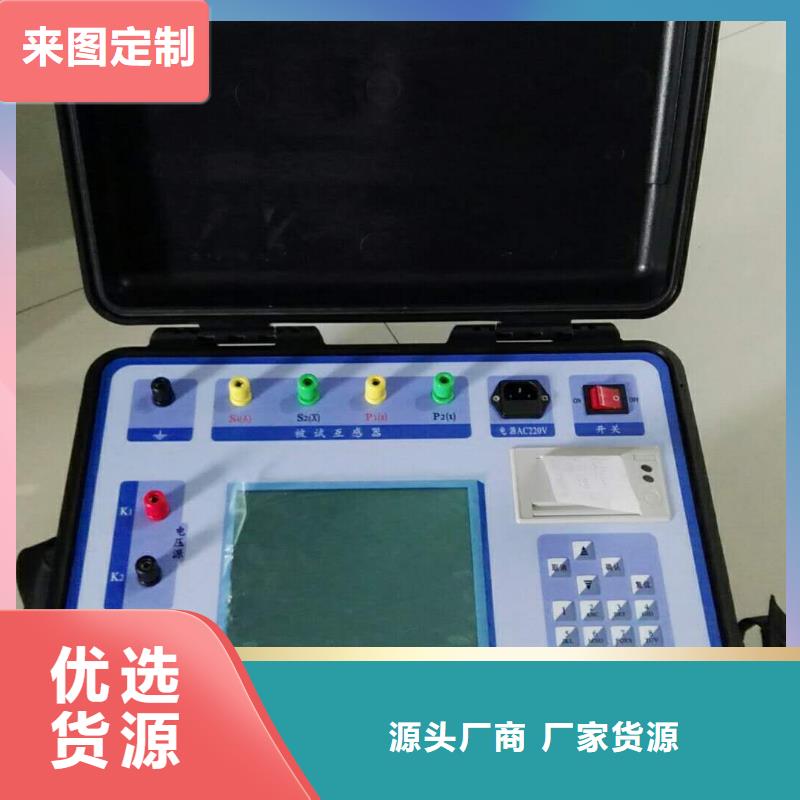

互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??
