以下是:【电容电流测试仪】灭磁过电压测试装置根据要求定制的图文介绍

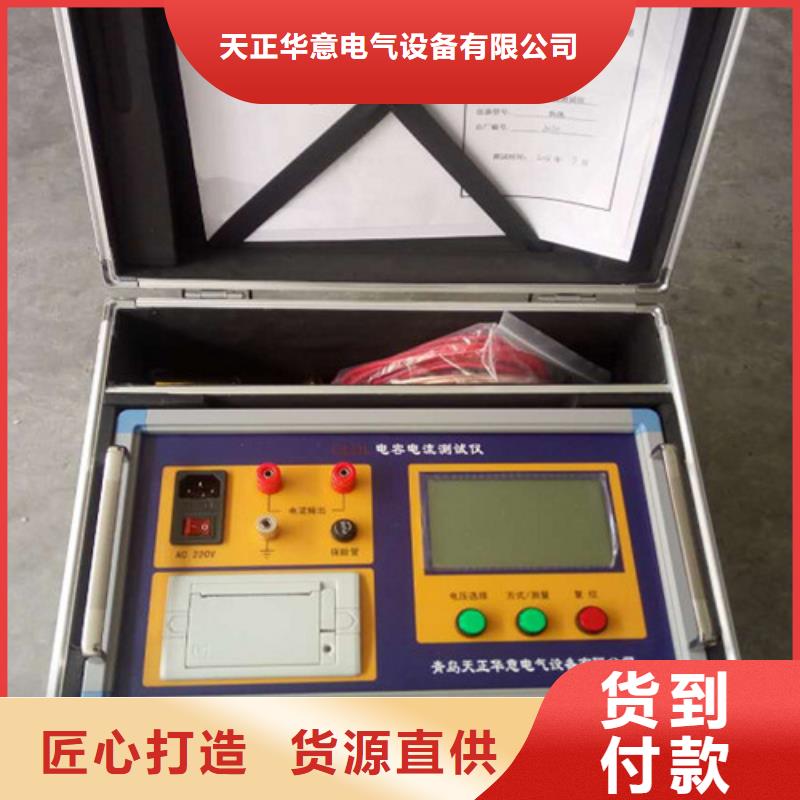

电容电流测试仪技术指标3.1 电容电流测量3.1.1 测量范围：0.3μF～200μF 1A～400A3.1.2 准确度： ±(读数×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 电压等级：0.1KV～99.9KV连续可调3.2 零序3U0电压测量3.2.1 测量范围：1V～100V AC 50HZ3.2.2 准确度： ±(读数×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用条件及外形3.3.1 工作电源：AC100-240VAC 0.8A, 50/60Hz3.3.2 仪器重量：4.5Kg3.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)3.3.4 使用温度：-10℃～50℃3.3.5 相对湿度：＜90%，不结露4 面板及各部件功能介绍图14.1 电流输出：接测试线一端的弹棒，测试线另一端接PT二次侧。4.2 保险管： 电流输出保险管，串联在测试回路中，熔断电流2A。4.3 显示屏： 工业级320×240点阵彩色液晶屏，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.6 打印机： 打印测试结果。4.7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.8 电源开关：整机电源开关。4.9 电源输入：交流AC220V电源输入。
电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对其电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代手持式电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，将连个频率的注入信号整合为一个波形，采样后再通过傅里叶变换提取各个频率的角度与幅值，因此一次测试就可得出测量数据。提高了测试效率。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。加入新的测量方法，以解决4PT连接方式电网电容电流测试精度不高的问题。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
电容电流测试仪注意事项8.1 使用仪器时请按本说明书接线和操作。8.2 接地端子应就近可靠接地。8.3 测试开始前请输入正确的参数设置。8.4 测量过程中如果电流输出端子无电流输出，请检查输出保险管；保险管熔断电流为2A，禁止使用2A以上及以下的保险管。8.5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。8.6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。9 售后服务9.1 凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。9.2 自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。9.3 属下列情况之一者不予保修：9.3.1 用户对仪器有自行拆卸或对仪器工艺结构有人为改变。9.3.2 因用户保管或使用不当造成仪器的严重损坏。9.3.3 属于用户其它原因造成的损坏。
电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池,一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A, 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。
