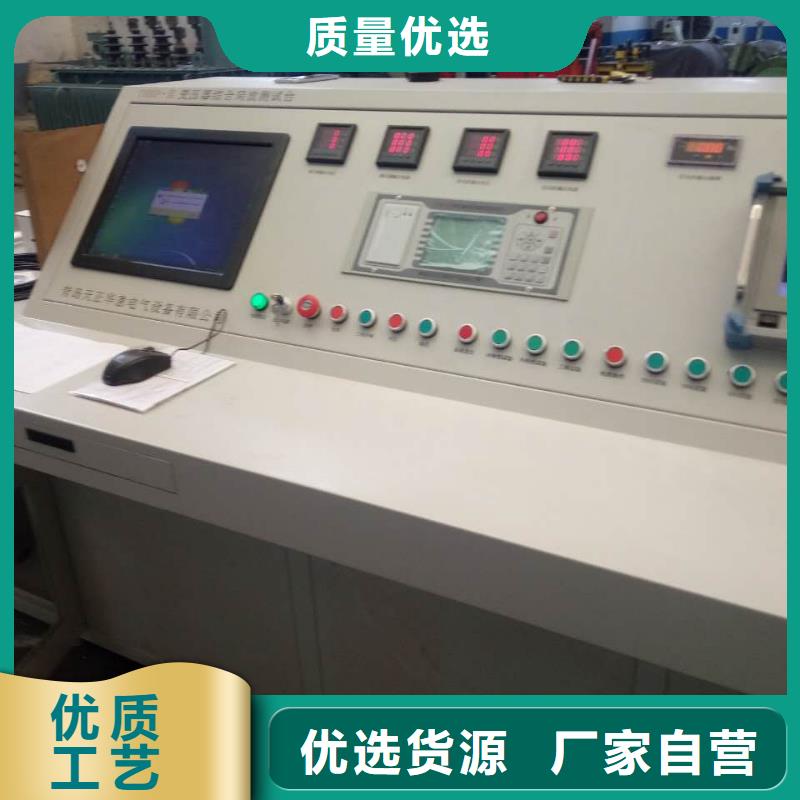

变压器测试台所需设备技术参数1高压精密电流互感器应满足如下指标额定工作电压：35kV?耐压电压：25kV?容量：1VA?测量范围0.1A～440A；?精度为0.05级；其变比400、200、100、50、25、10、5、2.5/1A、共8档. 2.高压精密电压互感器应满足如下指标额定工作电压：35kV?耐压电压：50kV?容量：1VA?测量范围1kV～35kV；?精度为0.05级；其变比为35kV 10kV、3.6kV、1.8kV 0.5kV /100V共5档. 3．中间升压变压器应满足如下指标：?额定容量：630kVA 额定输入电压：D形接法0.4kV，Y形接法0.69kV(线圈头尾引出，手动接线改变接线方式)?额定输入电流：909A额定输出电压1档： 0.5 kV 额定电流：727A?额定输出电压2档1.8kV 额定电流： 202A额定输出电压3档： 3.6kV 额定电流101A?额定输出电压4档： 10kV额定电流：36A?额定输出电压5档： 35kV 额定电流：10A（输出端采用分接开关切换档位,输出接线方法采用Y接）?耐压等级35kV时间60S 阻抗电压考虑为不超过4.5 ％?满足24小时温升试验要求。?倍频耐压试验：需在2倍电压带负荷情况下长时间运行考虑.六．设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全空间布局合理，布线清晰整洁。6.1.4系统可靠运行 本系统设有手动操作方式，使用手动操作方式，6.1.5系统测量度高 本系统测量仪器、仪表均高于标准要求。6.2项目的主要组成（详细配置见分项试验表）■变压器综合特性试验系统。■交流及感应耐压试验系统。■试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：A．手动功能■用前端面板上的按钮来控制试验程序。■手动记录试验数据的记录，并保存在数据库中。■试验过程可以通过PC机上的PC端软件和损耗仪完成数据通讯。■试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。■所有的测试功能和测试过程由测试台的前面板按钮选择和控制。七、变压器综合试验系统设计要求■采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。■采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。

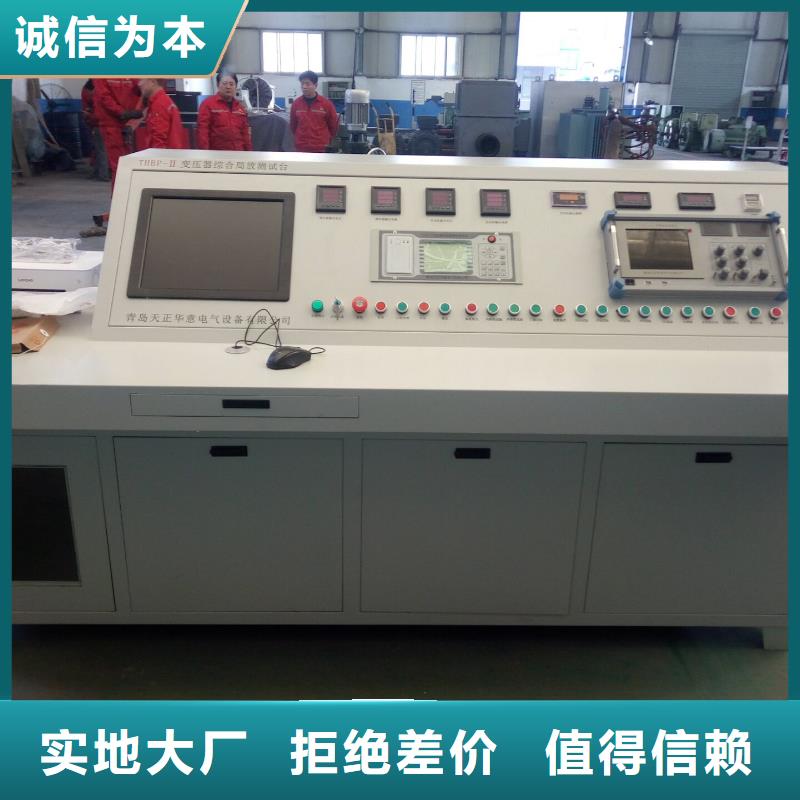

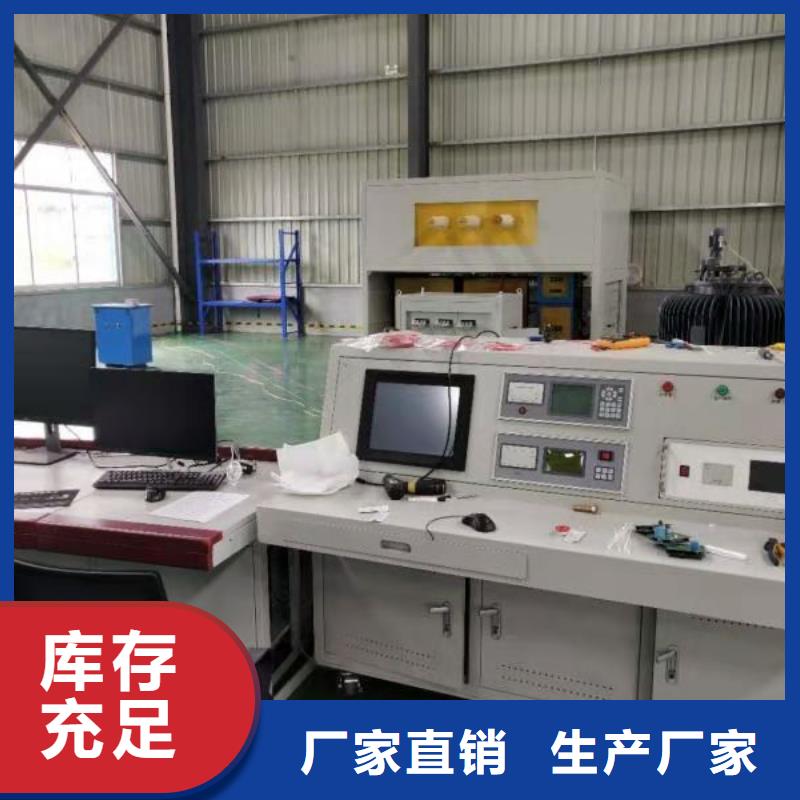

变压器测试台要技术指标流信号进行实时扫描,实现监测和闭环控制，并设计密码设置管理只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机真彩大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便。3）本仪器测试方法有全自动测试与手动测试两种方法，只需输入被是样品参数，所有试验自动完成。4）所有温升数据无需人工计算，软件后台自动完成。5）保护功能完善，过压，过流，过热保护均有提示。6）接线简单，所有试验一次性接线，试验中途只需要转换分解挡位其他接线设备自动切换。8) 可根据用户要求定制测试模块，软件终身免费升级9）采用16路温度巡检1、主要组成元件该检测系统设备配置清单如下：序号 设 备 名 称核 心 参 数数量变压器综合测试主控台壹台 分项计算机壹台 显示器 三星曲面屏27寸 壹台高电变压器综合测试系统软件v1.0壹套 PLC控制柜及通讯模块西门子S7-200壹台仪器仪表柜及通讯模块壹台辅助控制柜试验项目的控制及互感器控制 壹台 02 功率分析仪（变压器空负载综测试仪）壹台标准精密电流互感器5-10-20-50-100-200/5A精度等级：0.1级 叁只 04三相感应调压器150kVA（10-650V）壹台 05倍频发电机组 输出功率: ≥30KW、电压输出0-800V、150HZ壹台主要设备技术指标3.1 TZ-II/150kVA变压器试验1750＊950＊1250 长＊宽＊高3.1.1容量：150kVA 输入电压：三相380V。 3.1.2 台体造型美观，外置打印机，内置液晶显示器， TZ301空负载损耗测试仪，直流电阻测试仪，变比组别测试仪便于计量。3.1.3 在台面设置电压、电流、温度测量表，并有温升计时。3.1.4 全部采用数字式仪表,测量精度0.5级。
