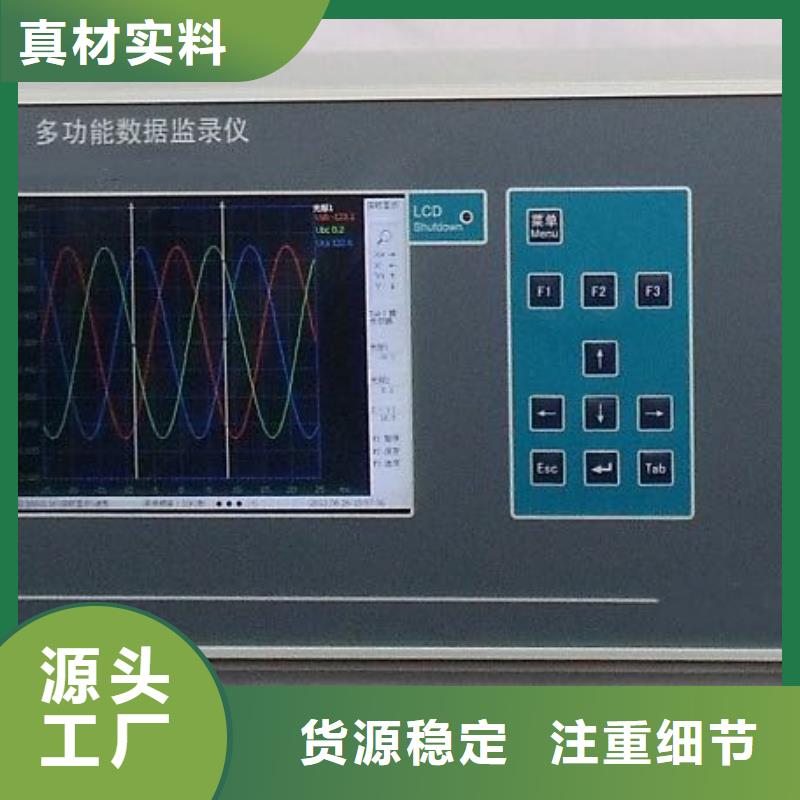

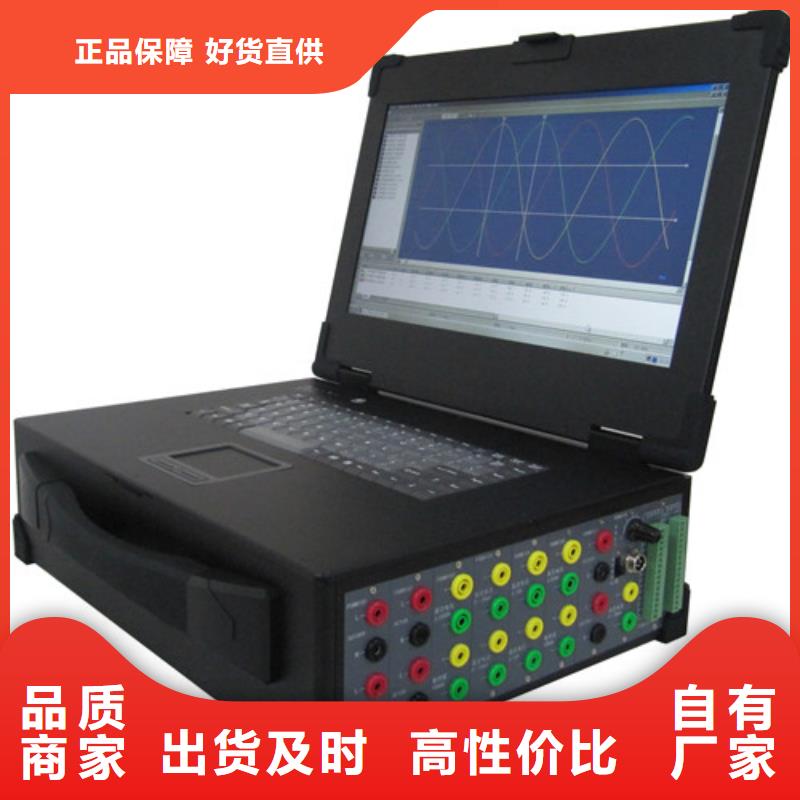

录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。
