想要更直观地了解【模拟断路器_变压器变比组别测试仪品类齐全】产品的细节和特色？我们为您制作了视频，它将带您进入一个比文字更加鲜活的世界。
以下是:【模拟断路器_变压器变比组别测试仪品类齐全】的图文介绍

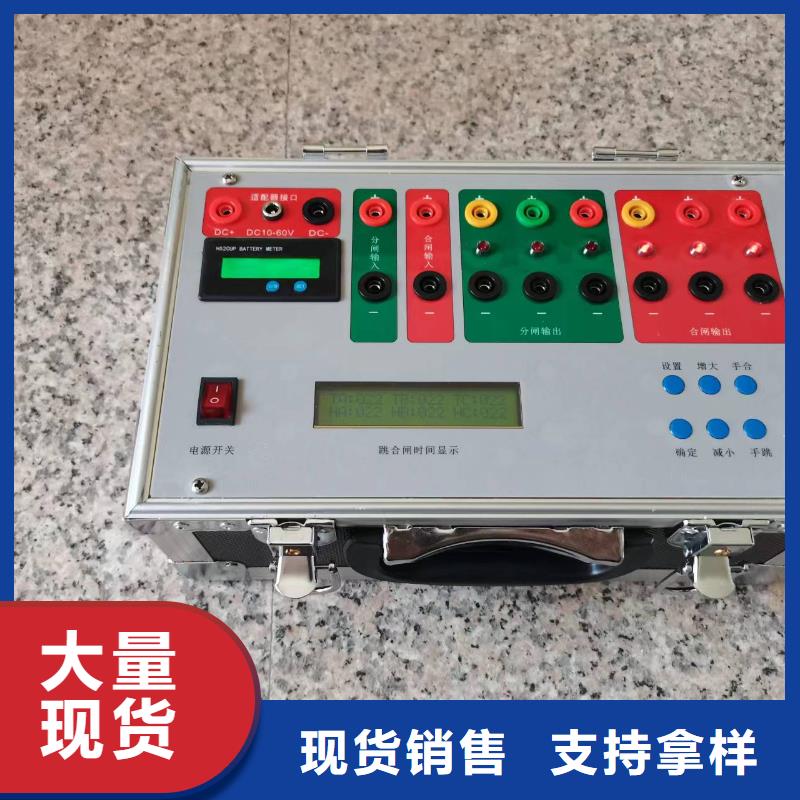

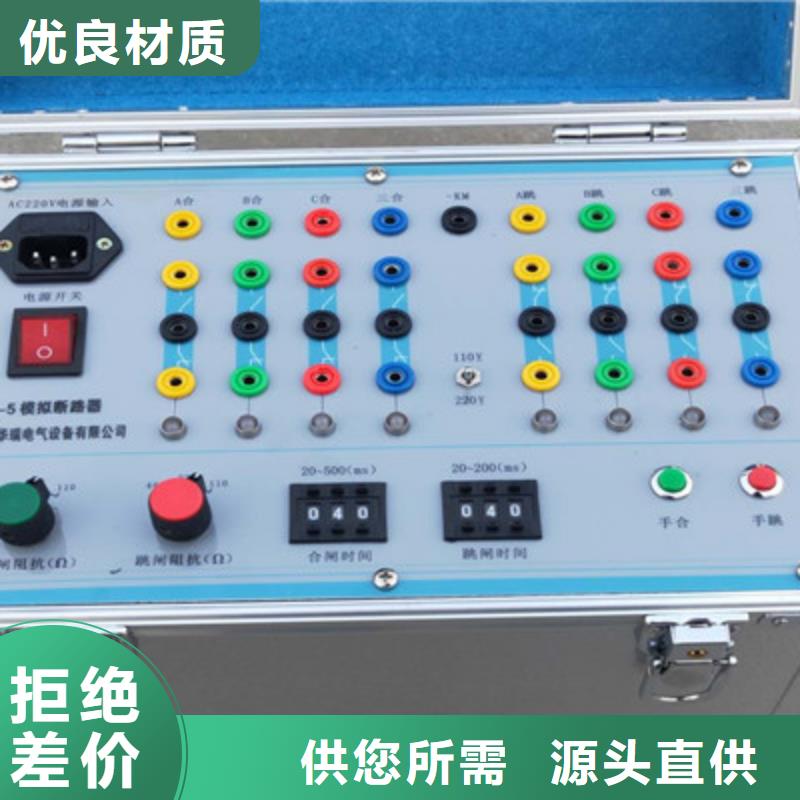

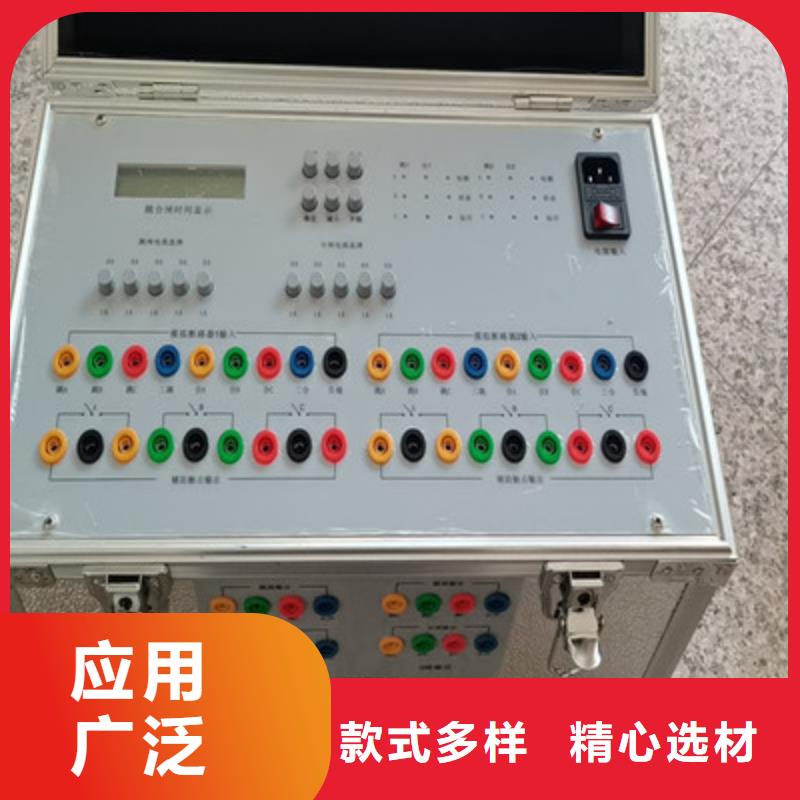

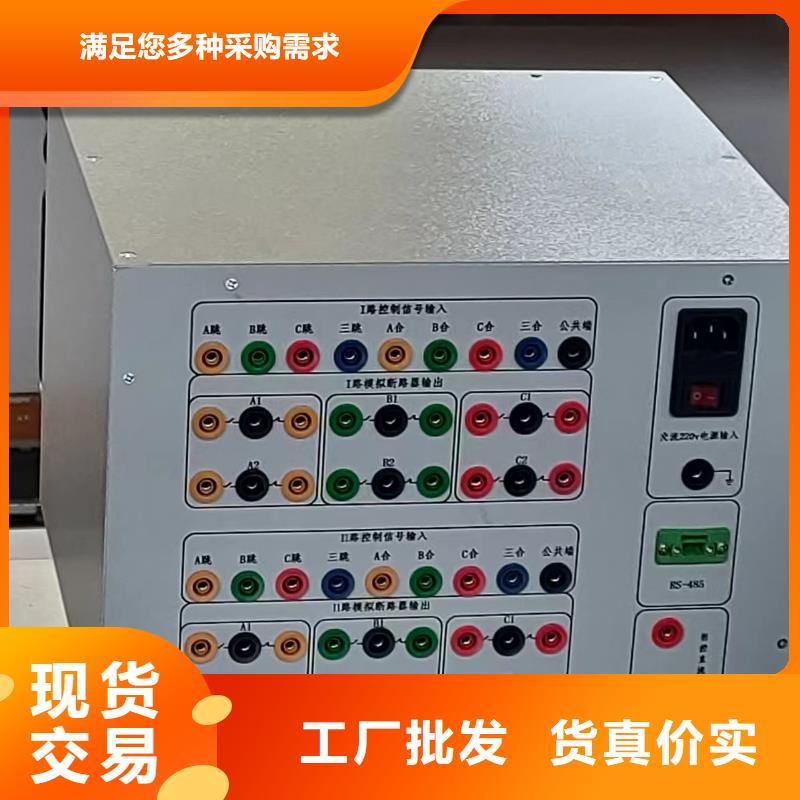

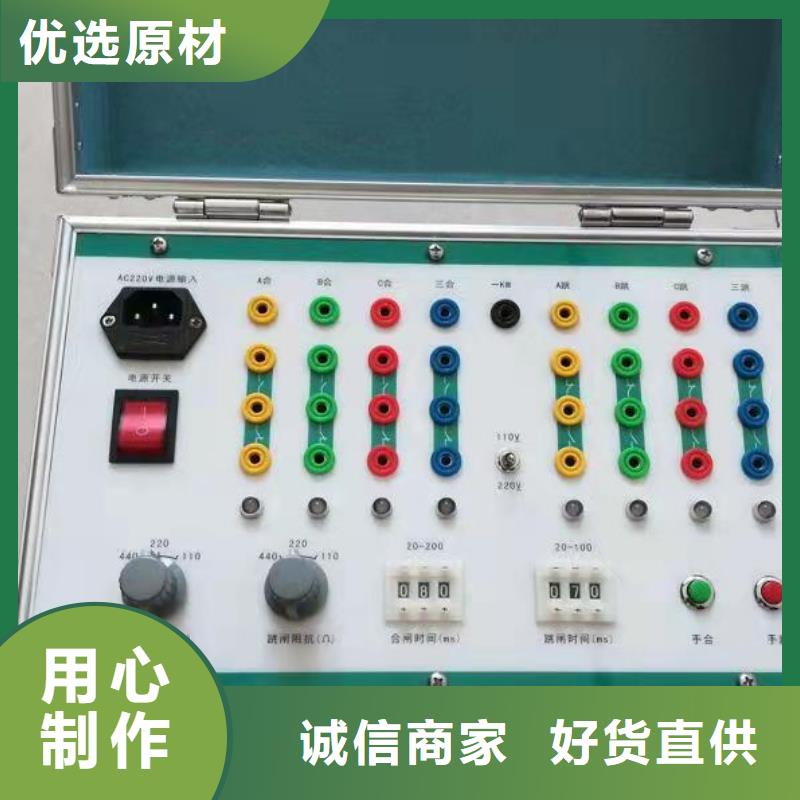

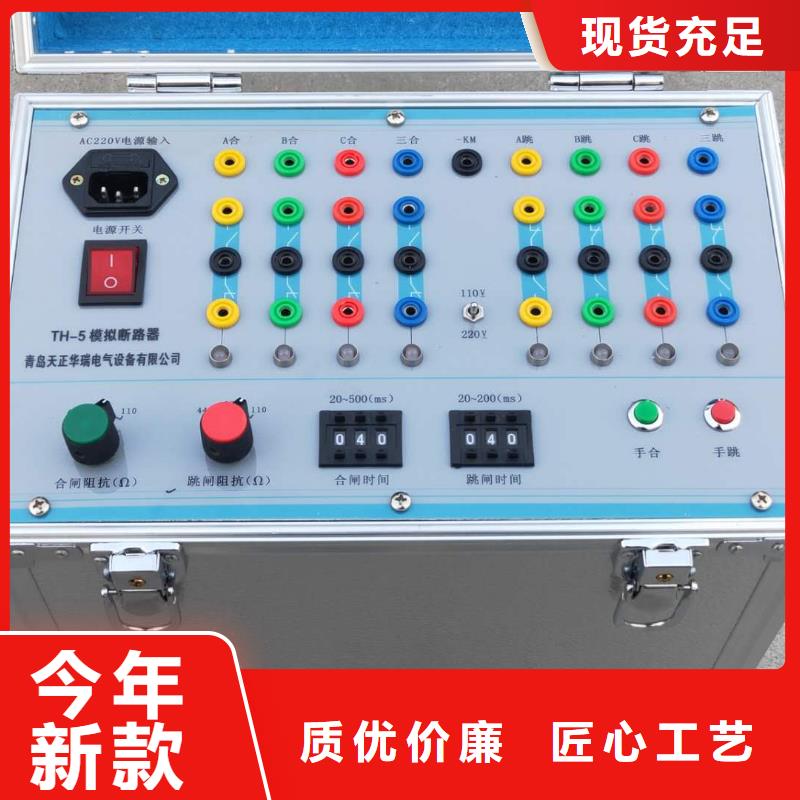

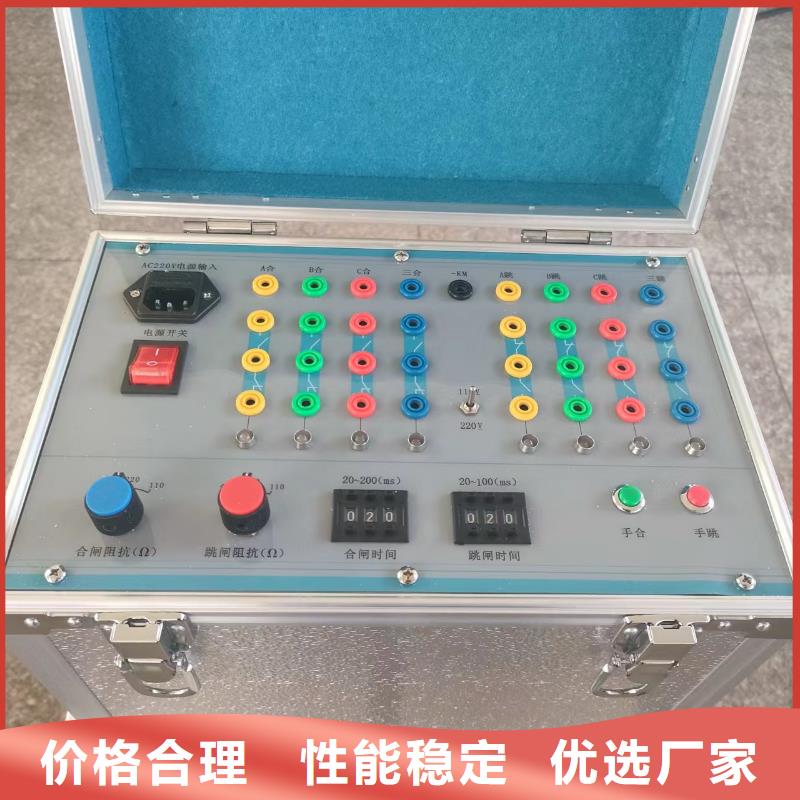

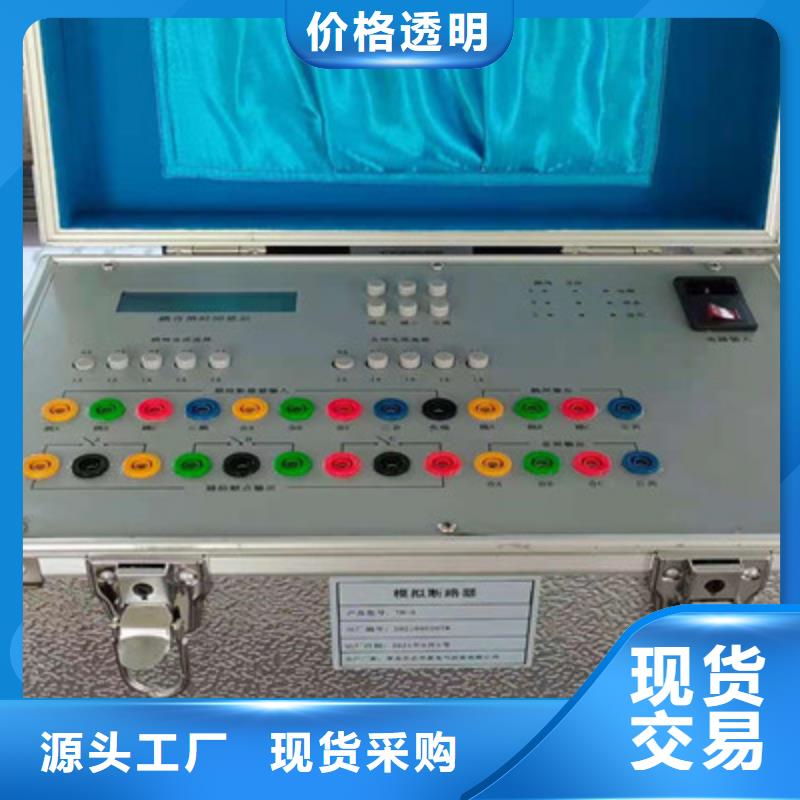

模拟断路器 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。
本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间：10-9999ms 任意设置误差不超 ±2ms2．合闸时间： 10-9999ms 任意设置误差不超±2ms3．跳闸电流：1A、2A、3A、4A、5A（程序根据动作电压程序自动控 制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压：直流24-220V6．直流电源输出： 10-220V、1kva程控可调（选配，配锂电池时没有此功能）7．输出节点数量每相提供两路常闭节点和两路常开节点8．辅助触点容量 AC220V5A9．环境条件：温度4Kg
创业以来的 手持直流电阻测试仪以卓越的性价比和优良的服务，让客户采购安心，使用放心，公司将一如既往；竭诚以优质的产品、优良的服务，与国内外各行业的客商紧密合作，共图发展我们也热诚欢迎客户来天正华意电气设备(阜阳市分公司)司考察，参观及技术交流！
