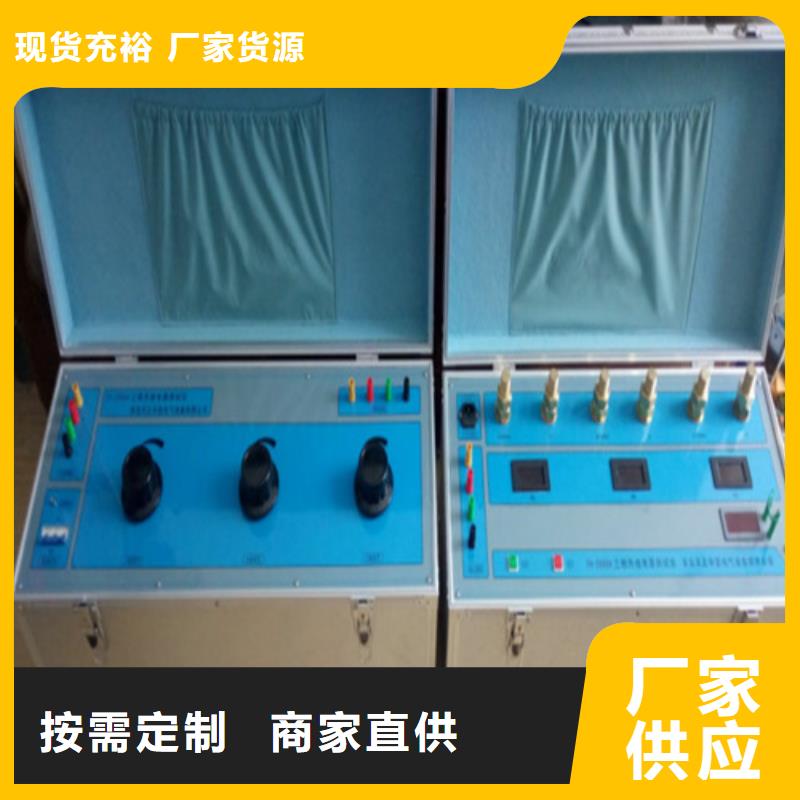

热继电器测试仪如图所示：2.3 安装完成会弹出安装成功窗口（如图）将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。3.端口号的改变在windows中一些软件只支持固定的端口号，这时就会出现上面显示的“有效端口号”无法使用的情况，下面介绍改变端口号的方法。打开我的电脑属性，在硬件里打开设备管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”,打开它的属性窗口（如图）打开“端口设置”中高级选项。如图所示：在高级设置的左下角有一个COM端口号设置选项，可以选择1～256中没有使用的端口号。结束工作1. 关闭气瓶上所有阀门。2. 按面板上的“放气”按钮，放净管路中的残余气体。注：在没有放气情况下严禁拔下进气口插头!!!1.关闭电源。2.拔掉气管。5. 拔掉信号线和电源线。1.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。4. 密度继电器在校验的过程中不能有太大的振动。5. 使用气瓶时可按以下提示进行操作。保管和运输 校验仪属于精密电子产品，应放于温度-30～70℃，相对湿度不超过90％，且空气中不含有足以引起腐蚀的气体。校验仪的运输，应避免剧烈振动和撞击，并防止雨雪浸湿。校验用气源：因安检部门要求禁止运输，只能在用户所在地或试验现场充气（在专业充气点充气，如无专业充气条件就自行充气）！

热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。
