2、所有焊缝均为满焊，焊缝高度要符合图纸设计要求，小焊角尺寸不得低于
与相连的较薄板件的厚度。特别注意底法兰及牛腿处焊高。翼板对接焊口，要气刨清根彻底后焊接，焊接前必须加设引收弧板，焊缝不得低于母材，且余高不得大于2mm，余高过高或有焊瘤等要用磨光机打磨。焊后将引收弧板刨掉，用磨光机将边部打磨平整。
3、焊缝外观成形光滑美观，不得有任何焊接缺陷，如气孔、咬边、流淌、焊不
到头、包角不完整、未封口等现象。

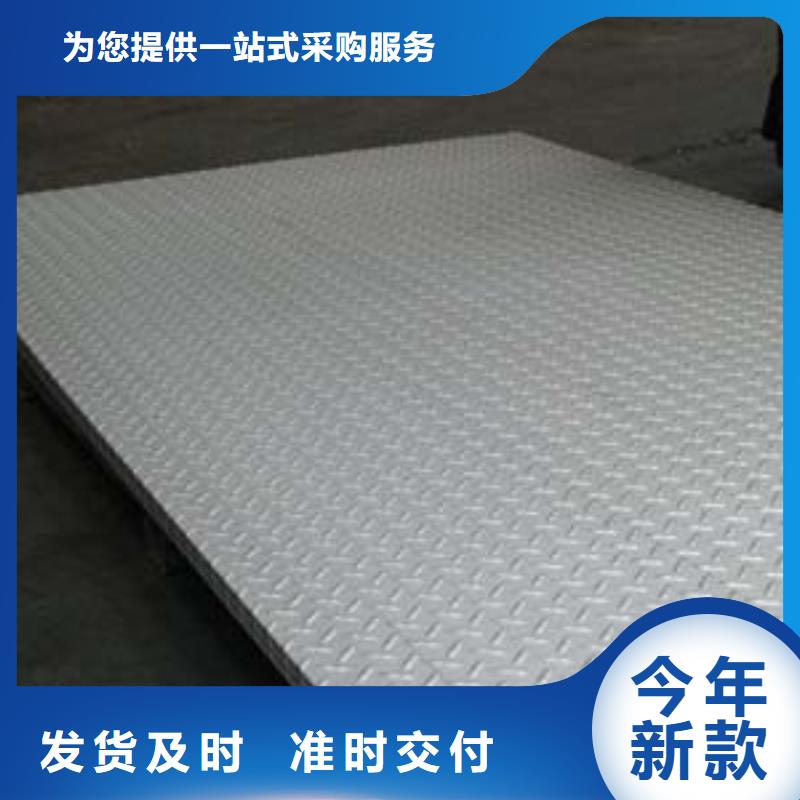

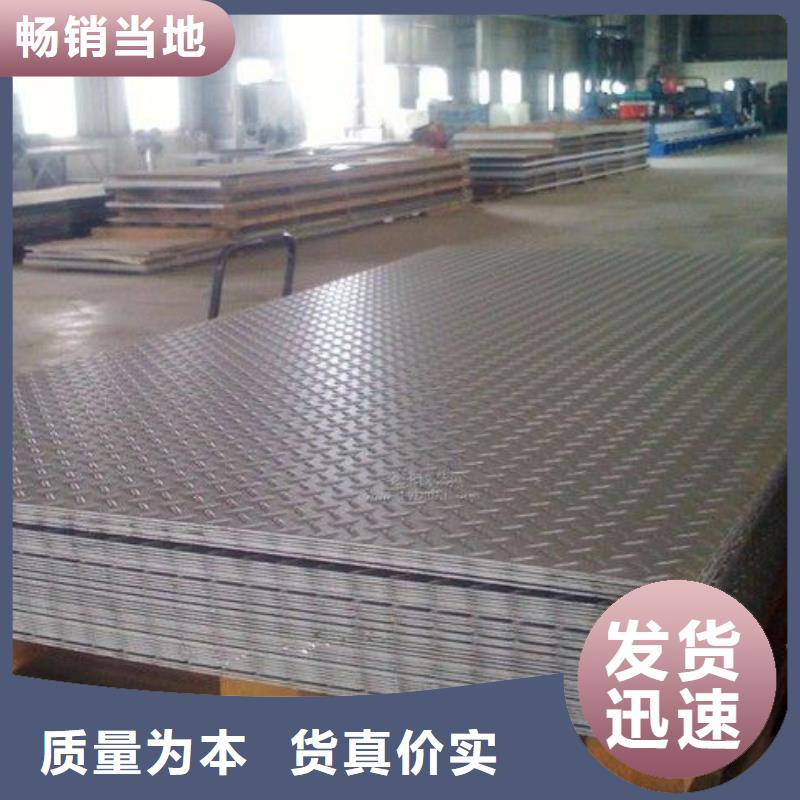

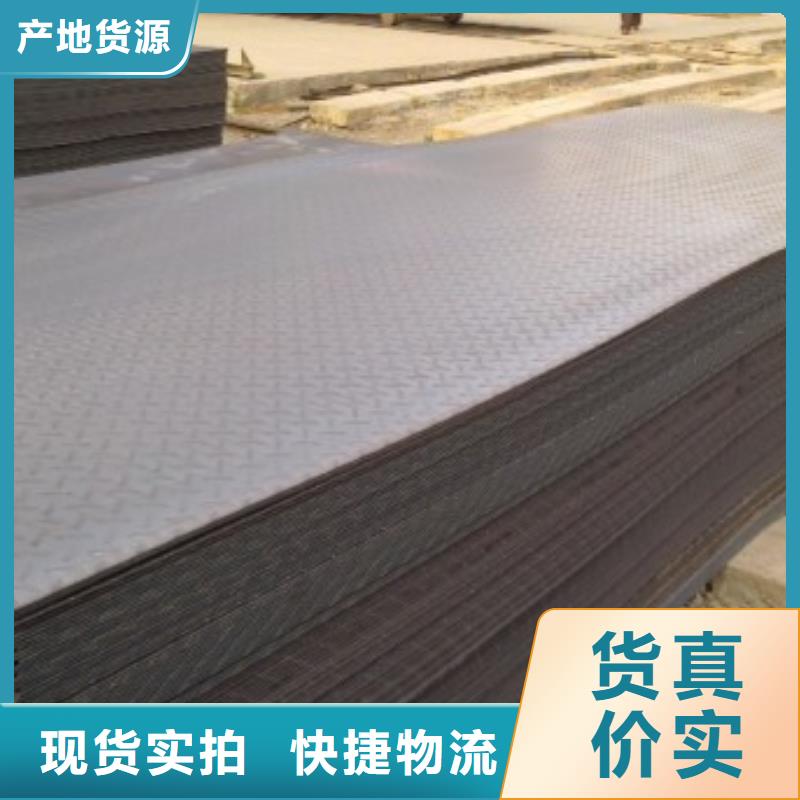

表面带有花纹的钢板称为热镀锌花纹板，其花纹成扁豆形、菱形、圆豆形、扁圆混合形状。
区分方法：
菱形为四边相等的四边形，扁圆为椭圆形状。
进口热镀锌花纹板，目前主要还是以3.0的日本花为代表，这个就是上凸下平。也就是底部是平的，上面才是凹凸的，这个也是说原装日本进口防滑板为代表。
如果你还是不懂，可以发一些图片给你了解，你可能会更加直观一些了。有疑问，再交流吧。
一般不用画出菱形花纹，在图纸标题栏材料一栏中注明即可（包括标准代号等）。
如果，非要画出不可，在视图“明显”处，画出若干示意性的菱形，即可。 如果“画满了”菱形图样，反而“破坏了”整体视图效果。
钢结构平台热镀锌花纹板焊接施工工序：
施工准备--材料验收--放样、号料、切割--构件组对--焊缝检查--构件焊接--构件几何尺寸复验--构件除锈防腐--构件安装--组焊及高强螺栓连接
--防腐补刷完善--钢结构整体验收--交付使用
基本厚度 基本厚度允许偏差 理论质量(kg/m²)
菱形 扁豆 圆豆
2.5 ±0.3 21.6 21.3 21.1
3．O ±O．3 25.6 24.4 24.3
3.5 土0.3 29.5 28.4 28.3
4．O ±O．4 33.4 32.4 32.3
4.5 ±O．4 38.6 38.3 36.2
5．O +O．4 42.3 40.5 40.2
-O．5
5.5 +O．4 46.2 44.3 44.1
-O．5
6 +O．5 50.1 48.4 48.1
-O．6
7 0.6 59 58 52.4
-O．7
8 +O．6 66.8 65.8 56.2
-O．8
注：
1．钢板宽度为600～1800mm，按50mm进级；长度为2000～12000mm，按100mm进级。
2．花纹纹高不小于基板厚度0．2倍。图中尺寸不作为成品检查依据。
3．钢板用钢的牌号按GB/T700，GB/T712，GB/T4171规定。
4．钢板力学性能不作保证，当需方有要求时，按有关标准规定，也可由双方协定。
5．钢板以热轧状态交货。
