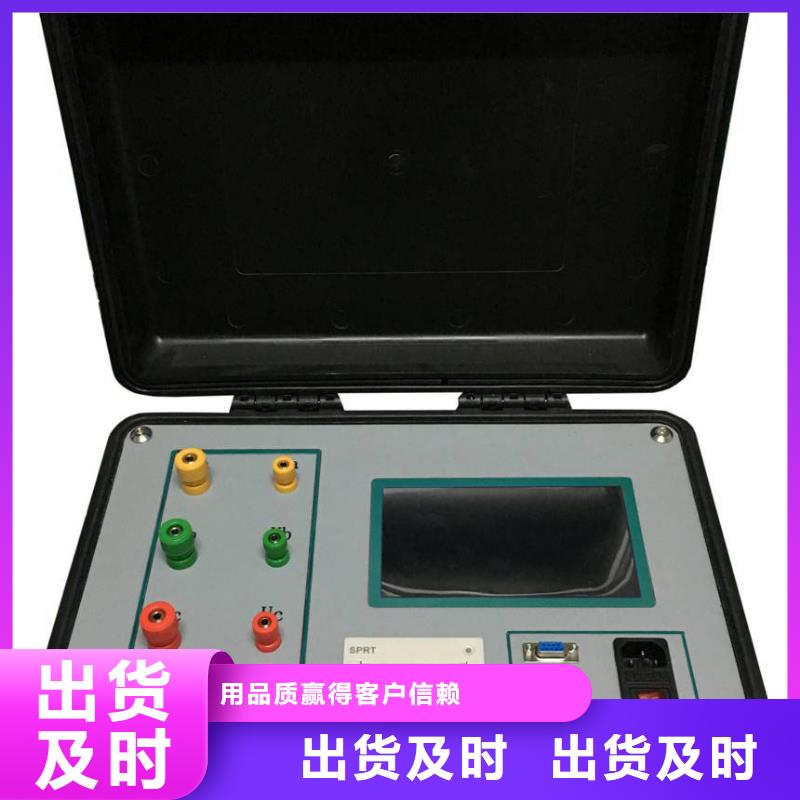

变压器有载开关测试仪测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、同城↓、同城←、同城→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、同城B0、同城C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。图6 数据测试界面图7 等待触发界面图8 触发完成界面图9 波形分析界面6.5波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。
