便携式电量记录分析仪售后无忧的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:便携式电量记录分析仪售后无忧的图文介绍

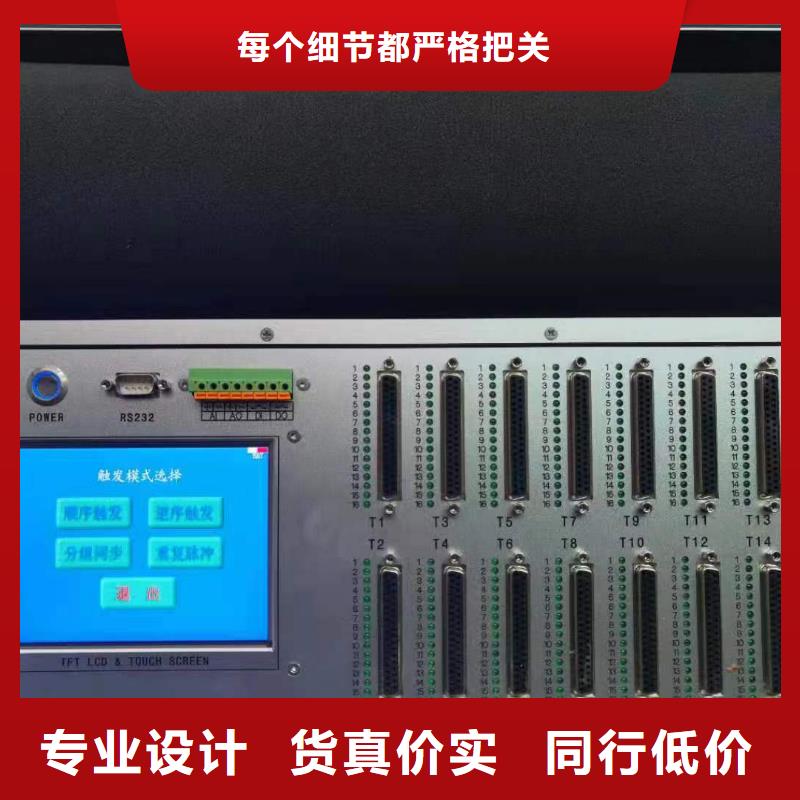

SOE测试仪触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：5-2、当地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、当地分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、当地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：
SOE测试仪TH-2208SOE测试仪开关信号发生器使用说明书青岛天正华意电气设备有限公司手持式多功能型SOE测试仪，是我公司研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、附近逆序触发、附近重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、附近计量室等。外型图标配附件_16通道测试线 标配附件_AC电源充电器 标配附件_便携式仪器包一、附近 开关信号发生器（SOE测试）技术参数1、附近基本参数开关量输出通道：16个无极性模拟接点开关输出模式：顺序触发，逆序触发、附近重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）遥信宽度: 1ms-9999ms遥信间隔时间:1ms-9999ms遥信重复次数:1- 99时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm内置电源：14.8V3AH锂离子电池（可连续工作8小时以上）外接电源：AC220V50Hz功率消耗：＜10W工作温范围：-10-55℃外形尺寸： 130＊240＊60mm（手持机）整机重量：1200g2、附近开关量输出通道特性：项目 规范值 测试条件开路耐压 0-300V Is＝0.5uA导通压降 小于2.6V If＝100mA电流容量 150mA Vs＝2.4V隔离特性 1500V DO通道间注：测试装置断电时所有接点为开路状态
天正华意电气设备(河南省分公司)始终秉承“用户就是上帝”和“满足 手持直流电阻测试仪用户的需求就是我们的追求”的经营理念；切实以“精益求精”作为我们科技创新、持续发展的潜在动力，“您选 手持直流电阻测试仪产品就是选客户”是贵我两司业已达成的共识，我们诚恳期待并相信能与所有客户和同仁实现互利共赢，共创美好未来。
SOE测试仪本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?
