一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护，包括后台监控机测量值等；测量完成后将111间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上112间隔开关，然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2）101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上112-2、112、112-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护，测量112间隔线路保护方向，包括后台监控机测量值等；测量完成后将112间隔一次设备恢复到初始状态。5.3）101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上113-2、113、113-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护，测量113间隔线路保护方向，包括后台监控机测量值等；测量完成后将113间隔一次设备恢复到初始状态。5.4）101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上114-2、114、114-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护，测量114间隔线路保护方向，包括后台监控机测量值等；测量完成后将114间隔一次设备恢复到初始状态。5.5）101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上115-2、115、115-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护，测量115间隔线路保护方向，包括后台监控机测量值等；测量完成后将115间隔一次设备恢复到初始状态。5.6）101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上116-2、116、116-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护，测量116间隔线路保护方向，包括后台监控机测量值等；测量完成后将116间隔一次设备恢复到初始状态。5.7）101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上117-2、117、117-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护，测量117间隔线路保护方向，包括后台监控机测量值等；测量完成后将117间隔一次设备恢复到初始状态。5.8）101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上118-2、118、118-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护，测量118间隔线路保护方向，包括后台监控机测量值等；测量完成后将118间隔一次设备恢复到初始状态5.9）101-#2母线-100母联开关-#1母线- 118线路间隔（复验一次）将101-3、101、101-2、100-2、100、100-1开关合位，合上118-1、118、118-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。

一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。

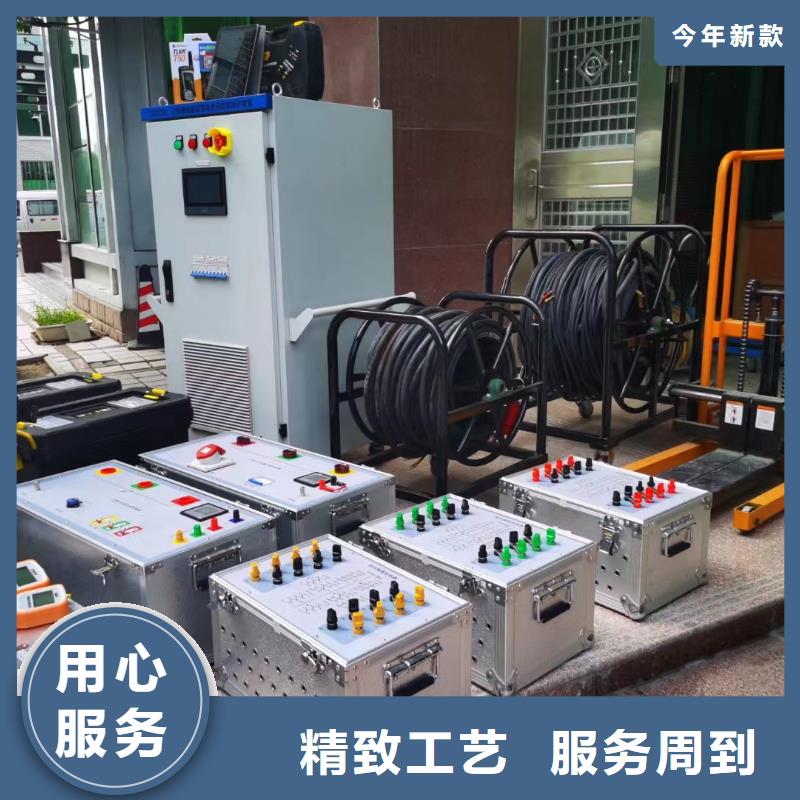

一次通流加压模拟带负荷向量试验装置现场文明施工及环境保护措施(1) 试验现场应进行围护，与试验无关人员不得进入施工现场，现场试验时应有专人进行监护。(2)严格遵守劳动纪律，坚守岗位，尽职尽责，做好本职工作。(3)施工用的仪器仪表摆放整齐，做到卫生清洁，专人保管。(4)施工中注意做到“工完料净场地清”，每天施工面的施工废料和垃圾下班前及时清理，保持施工现场的整洁。(5)试验过程中，做好成品保护。不破坏二次接线工艺，拆掉的接线、划开连片，要及时回复，不要遗漏；保护好各种封盖、防水胶圈。(6)及时将试验完毕的设备添加警示标识或加锁，防止电源、机构、联锁杆操作不当造成损坏，防止重要接线被其他班组误动。(7)试验完毕的带电部分增加警示标识防止触电伤人。9 典型现场试验案例220kV智能变电站三相一次通流加压模拟带负荷试验方案9.1工程概况220kV变电站工程验收工作已基本结束，近期准备正式启动送电投运，传统的保护装置向量检查工作是在新设备投运前，需要调整运行方式，利用运行的断路器进行串代，加装临时保护，计算临时保护定值，一次设备必须有满足保护装置向量检查的小负荷。存在倒闸操作多，投运方案复杂，负荷安排困难，工作量大，投运时间长，性低等问题。本次利用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置进行现场对一次母线通流/加压试验，装置采用同步触发技术控制设备输出的电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成变电站内所有继电保护装置向量的检查。主要检查电压互感器并列相位、母线差动保护、线路方向保护、变压器差动保护、测控装置、计量装置、故障录波装置等二次设备的向量正确性。
