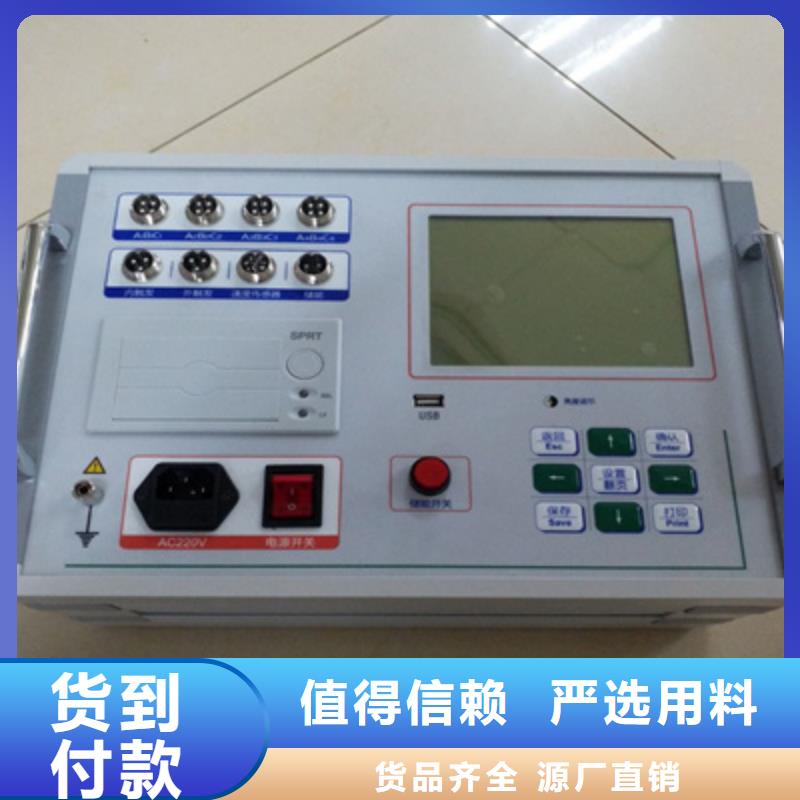

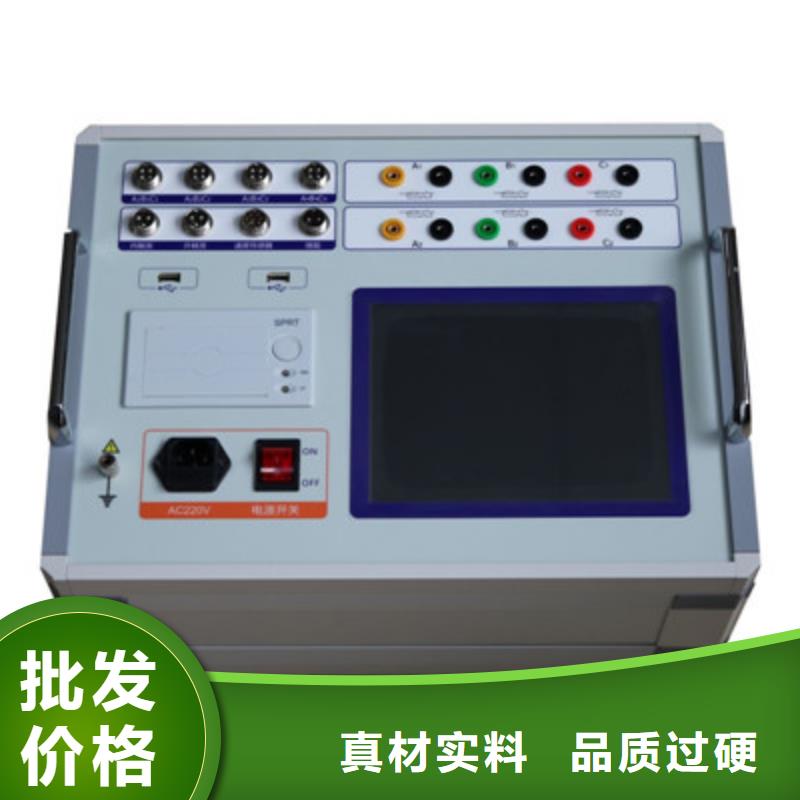

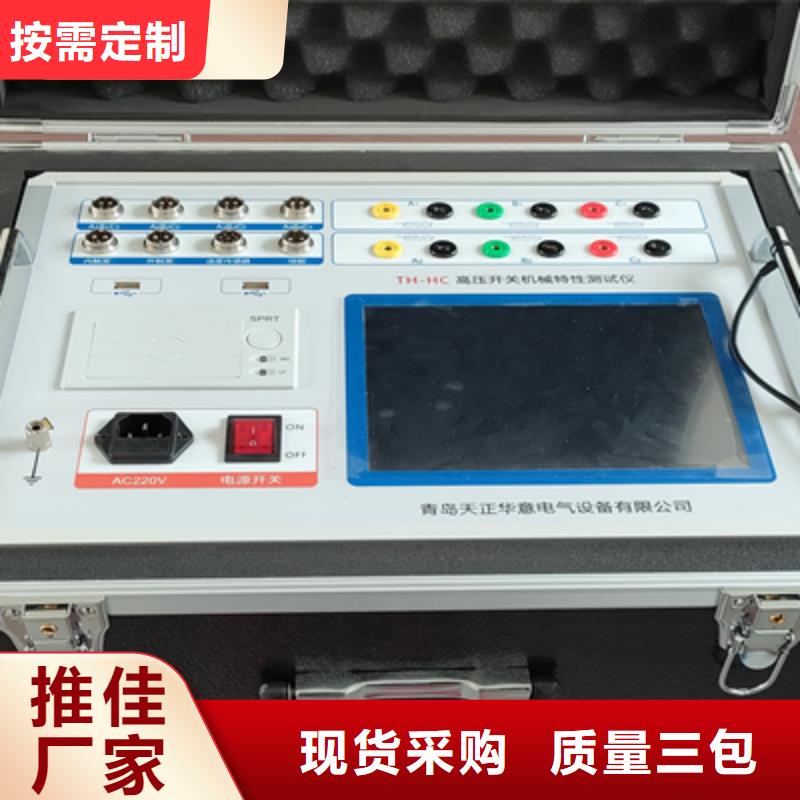

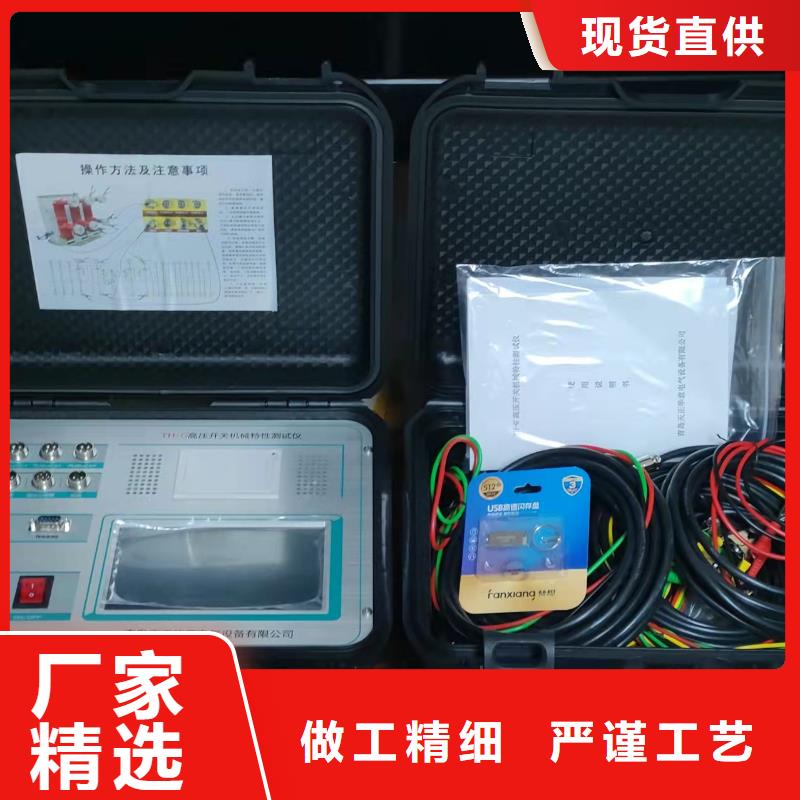

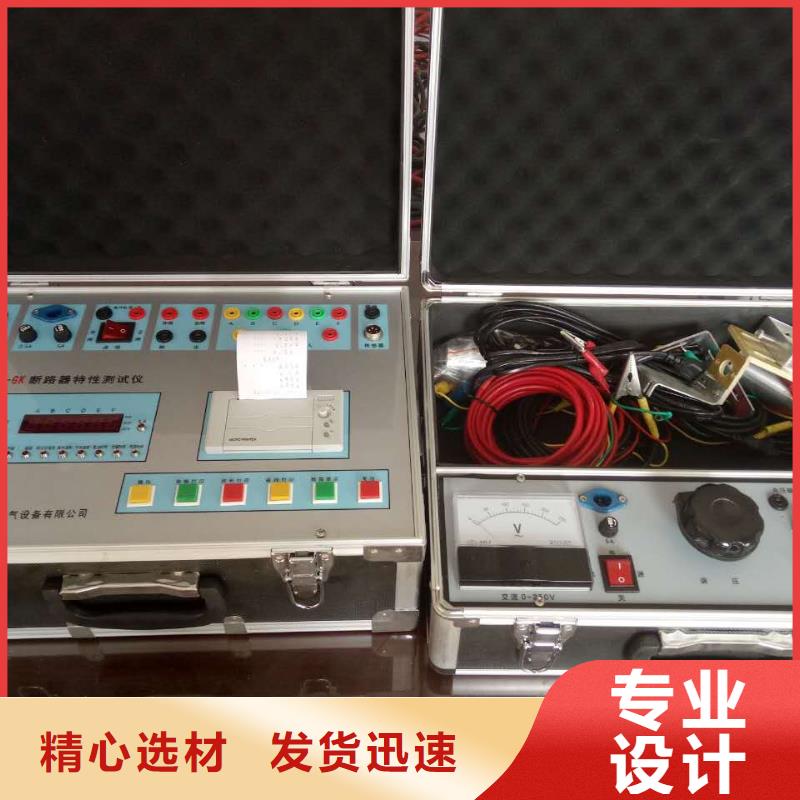

高压开关测试仪仪器特点：⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC15～260V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。⑷、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测6路金属触头断口、3路主断口和3路辅助断口。⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。三、主要技术参数：1．时间测量：6路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期之差合闸（分闸）弹跳时间（弹跳次数）内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。在1000ms以内准确率：0.05％±1个字2．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度3. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s360°角度传感器 1周波/ 0.25°4．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反弹行程5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。6.仪器电源：AC220V ± 10％；50Hz ± 2％7．交直流电源输出:DC15～260V连续调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

高压开关测试仪 使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。3、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。
