绝缘电阻测试仪使用注意事项 1、使用本检定装置的环境条件特别是湿度应满足前述的相关要求。在高湿环境使用时，除了检定结果不可信之外，严重时可能造成装置损坏，建议停止使用本装置，或采用除湿设备使环境湿度符合要求；仪器要有良好的接地线。2、长时间未使用本检定装置时，使用前应将标准电阻器的各开关从0～10（9）来回转数次，使其接触稳定可靠。3、在使用时，应注意实际施加在标准电阻器上的电压（电流），不要超过铭牌上注明的各电阻盘的使用电压，以免造成电阻元件超差甚至损坏。4、本装置测量电压时，量程可自动选择。将测量开关置于U或Uf档位，开启电源，数字表默认“测量2kV”状态；当输入电压大于2kV时，数字表停在“测量5kV”状态，无小数点显示，此时数表的测量电压为8kV；当输入电压从大于2kV往小变化时，一直要到显示值小于1000时，量程才变为“测量2kV”状态。本装置测量电流时，无自动选择量程的功能。

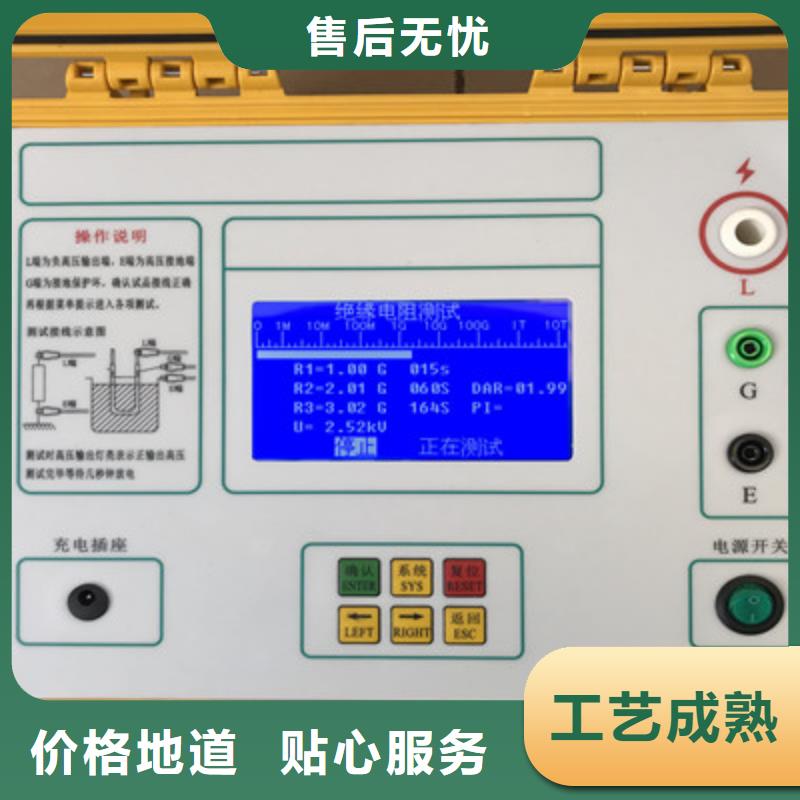

绝缘电阻测试仪 极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 按MODE键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按”或键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。极化指数参考判定值：极化指数4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比参考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制开机后，按键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。
