想要了解高低压开关柜通电试验台配电终端运维测试仪使用方法产品的魅力？视频为你揭晓答案！
以下是:高低压开关柜通电试验台配电终端运维测试仪使用方法的图文介绍

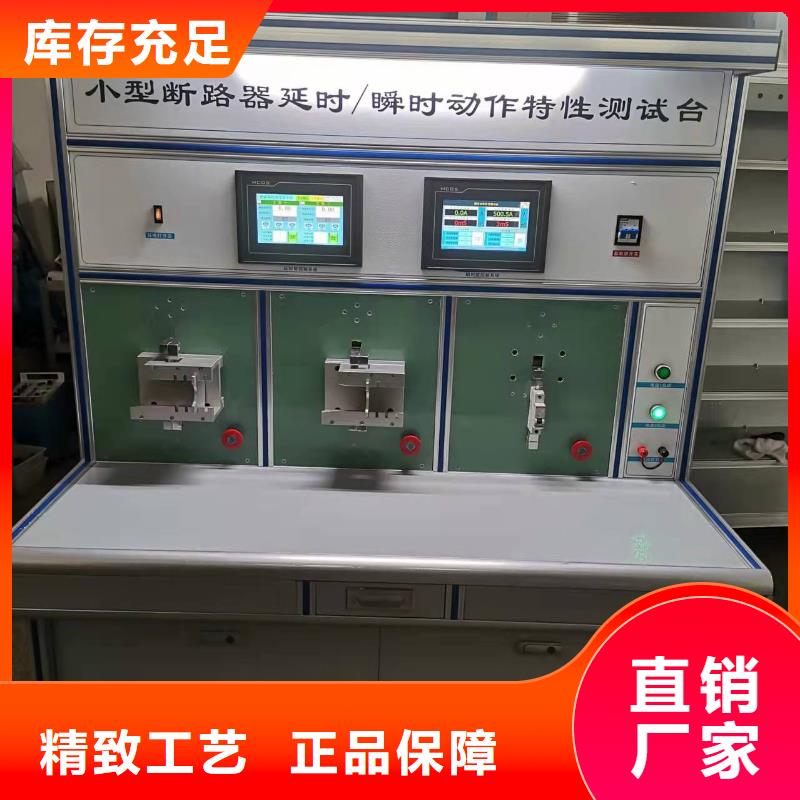

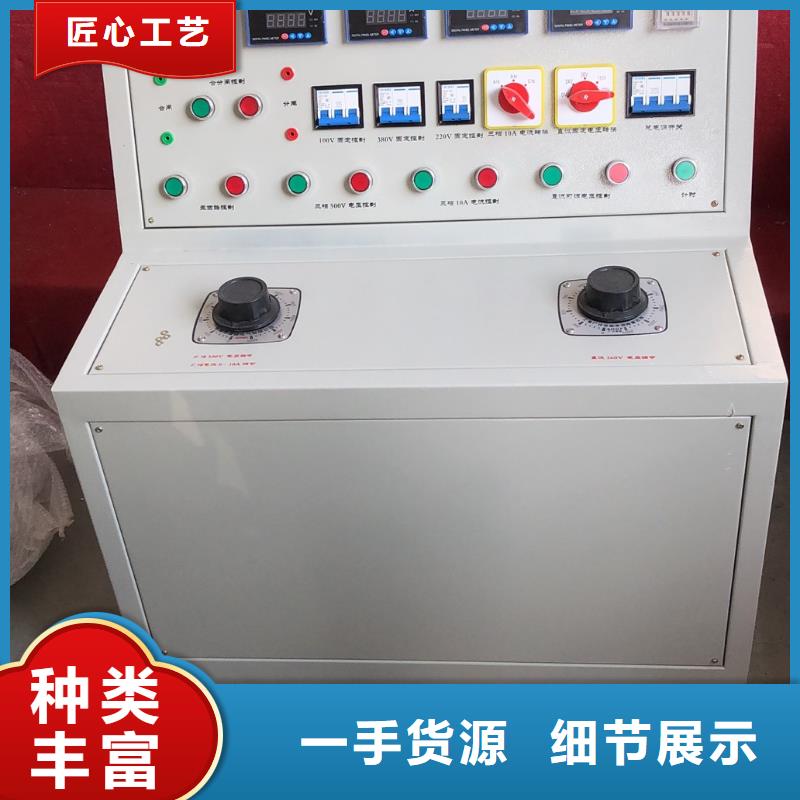

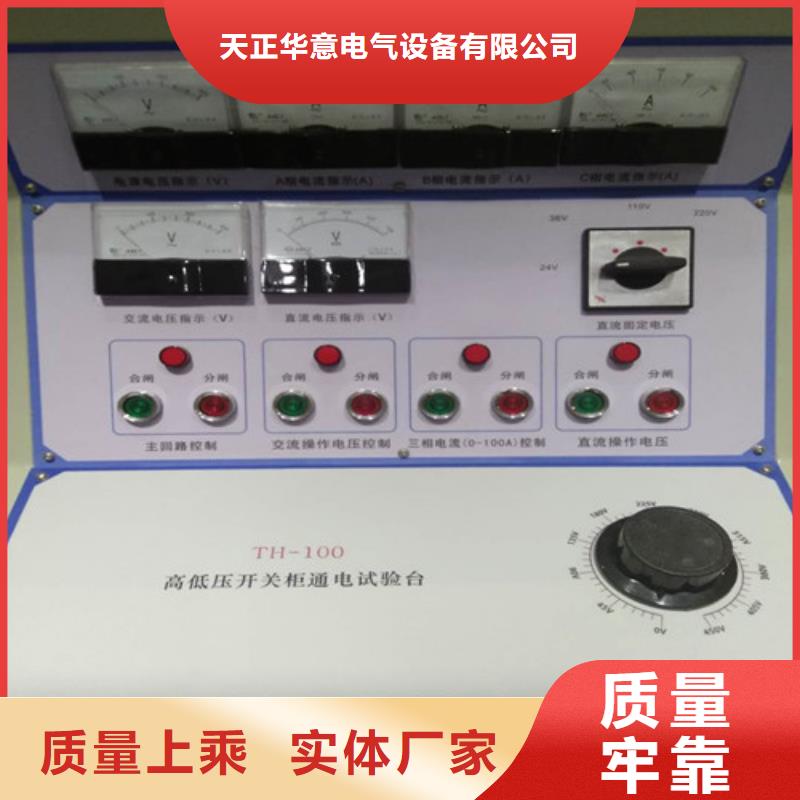

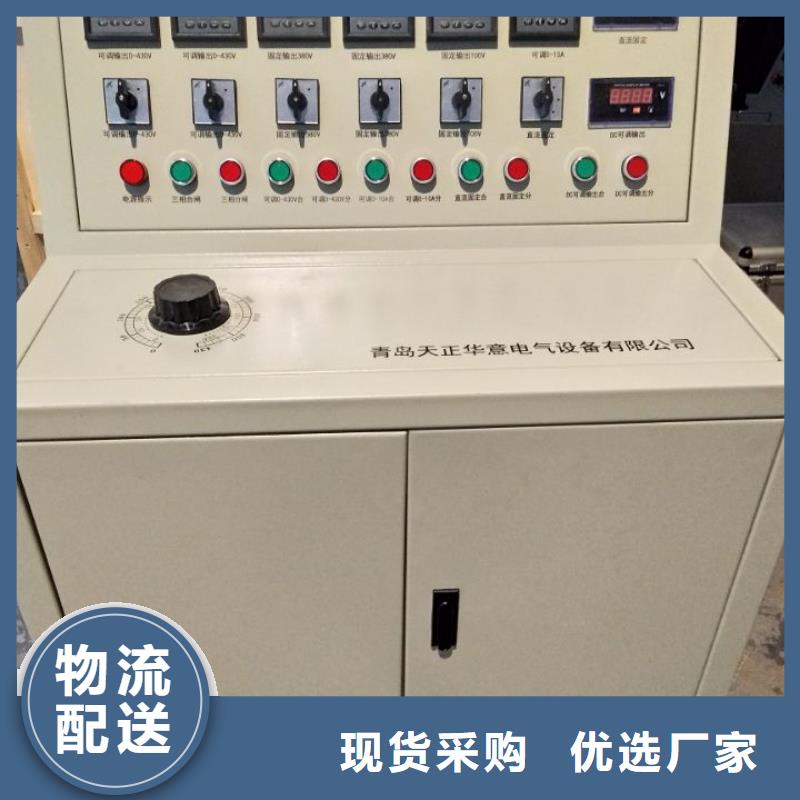

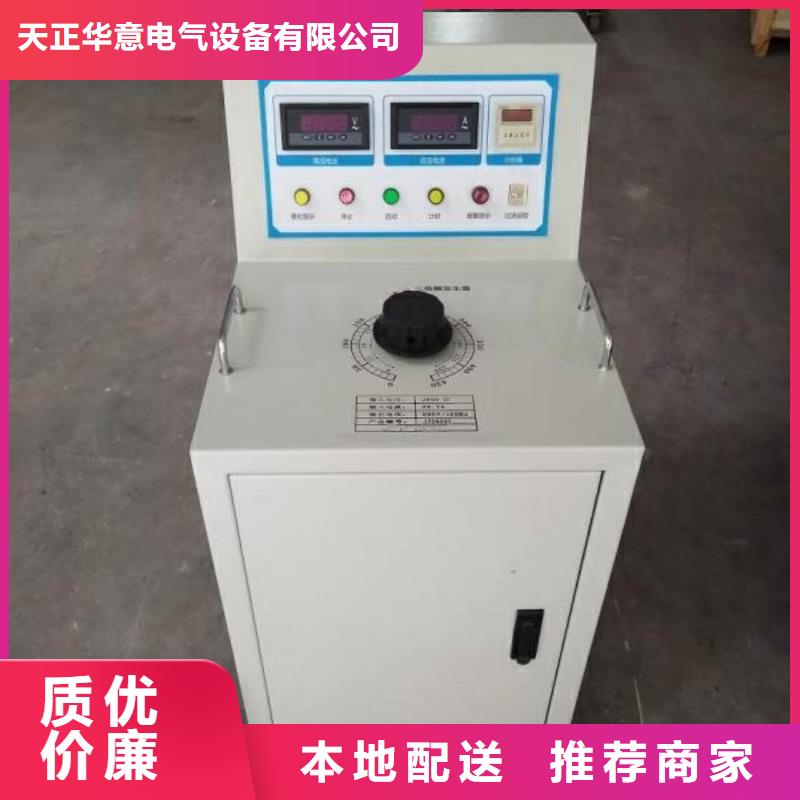

高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书
高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。
天正华意电气设备(景德镇市分公司)拥有着雄厚的科研力量和完善的经营管理体制。公司主营产品 手持直流电阻测试仪。我们将以市场为导向，以科技为动力，不断提高企业综合竞争能力，大力开发和利用具有国际先进水平的高新产品，以的管理水平、优质的服务、优惠合理的价格，竭诚为顾客服务！公司秉承“平等、诚信、合作、发展”的经营理念，诚挚欢迎新老客户前来指导工作、洽谈业务。
高低压开关柜通电试验台TH-300 施加电源线电压到 RCD 的 L 和 N 端子上。在按被测试装置上的 Star（t 开始）时，被测试装置的内部负载被连接到校准装置的连接器上。当测得的电流 达到标称跳闸电流和电流系数乘积所规定的值时，计时器被触发。当计时器内 的时间与所选择的跳闸时间相符时，断开输出连接器并显示所测得的值。5.4 自动跳脱电流（AUTO RAMP）的校准漏电开关测试仪的自动跳脱电流（AUTO RAMP）在校准装置的动作电流测 试模式中进行校准：1.将被校漏电开关测试仪选到自动跳脱电流（AUTO RAMP）测试模式，并 设置其动作电流值。2. 按校准装置 功能键，切换到动作电流测试模式。3. 设置动作电流。设置校准装置动作电流与被校漏电开关测试仪动作电流值 相等。（实际使用过程中，由于被校准漏电开关测试仪的动作电流值误差较大， 因此，可以将校准装置的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。 如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍微小一些的电流值）。设置动作电流值，按 -“数字键”- ， 若需更改设置则按 。4.设置电流因子。根据 JJF1283-2011 的要求，需对漏电开关测试仪的自动跳 脱电流（AUTO RAMP）每档的 0.5 倍动作电流值和 1 倍动作电流值分别进行校 准，故可分别设置校准装置的电流因子为 1：（0.5＊I）和 2：(1＊I），各测量一次。按 -“数字键”- 。5.设置分断时间。由于对漏电开关测试仪的自动跳脱电流（AUTO RAMP） 分断时间没有校准要求，故分断时间可任意设置为一个在 20ms~90％T 之间的值，一般设为 50ms 左右。
