【地下电缆管线探测仪】录波分析仪核心技术

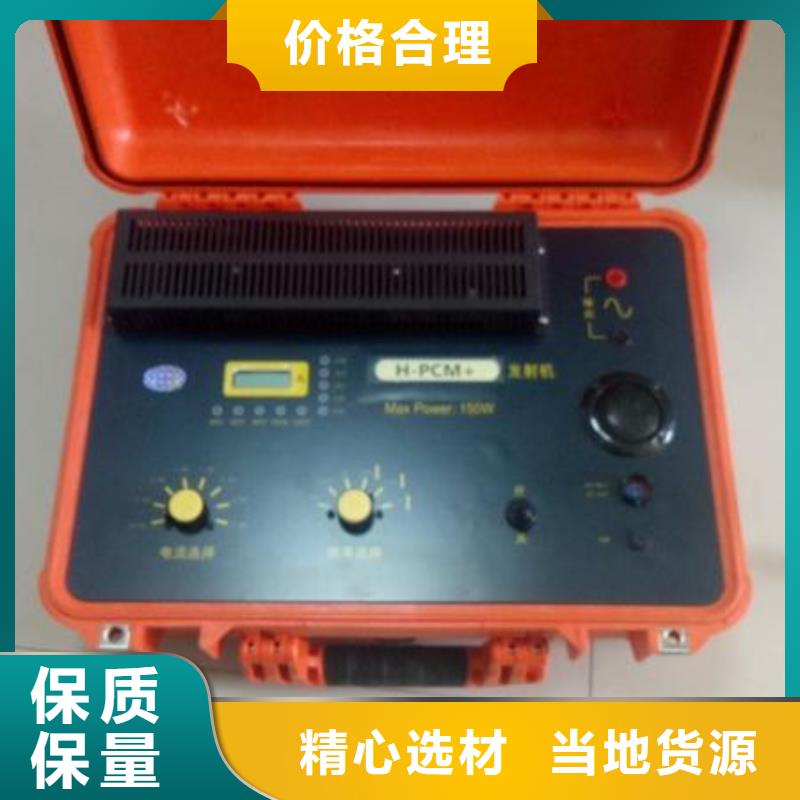

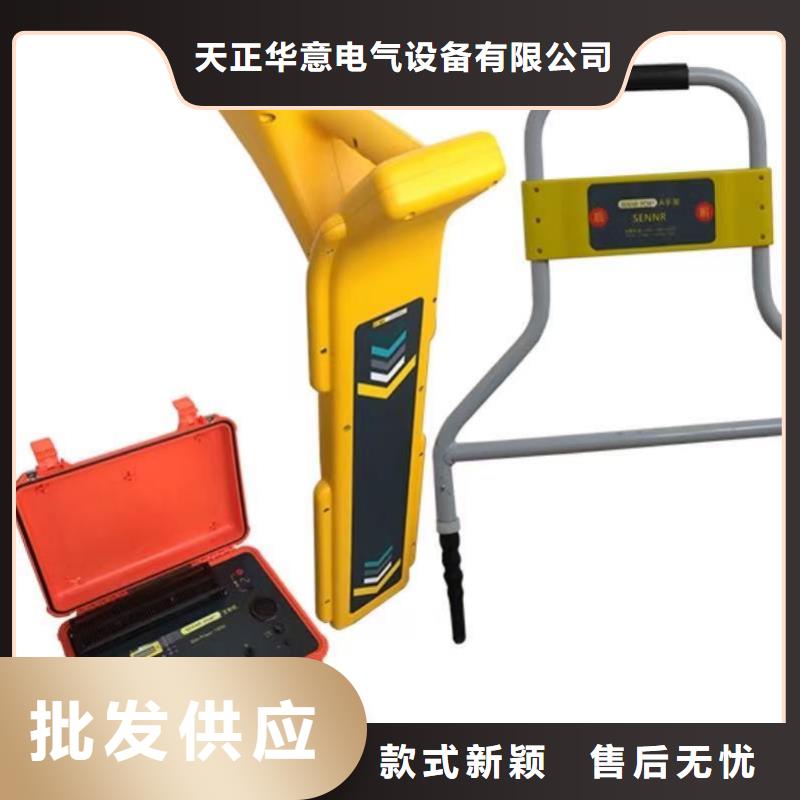

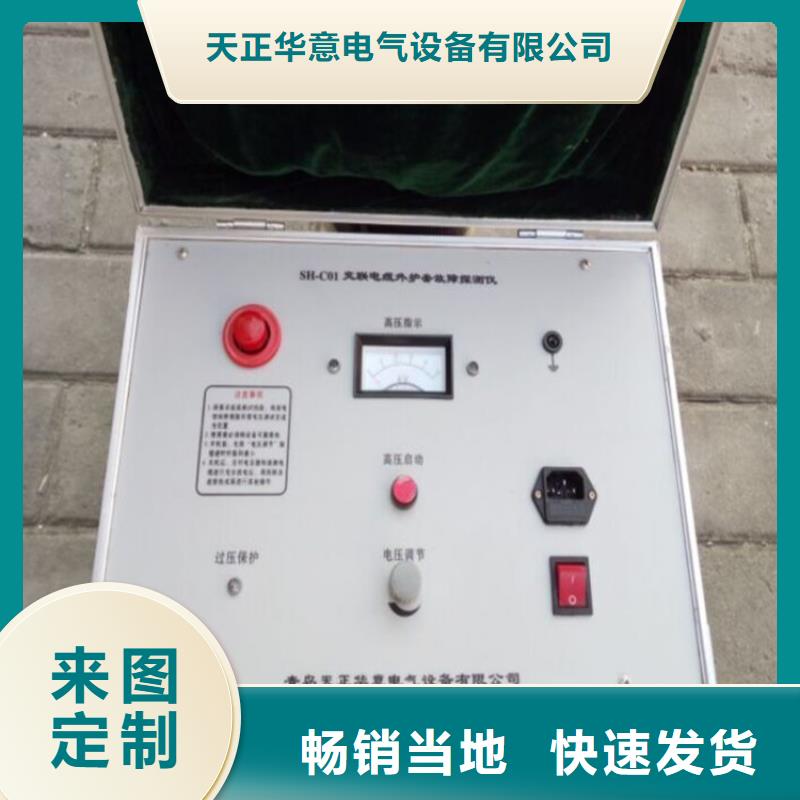

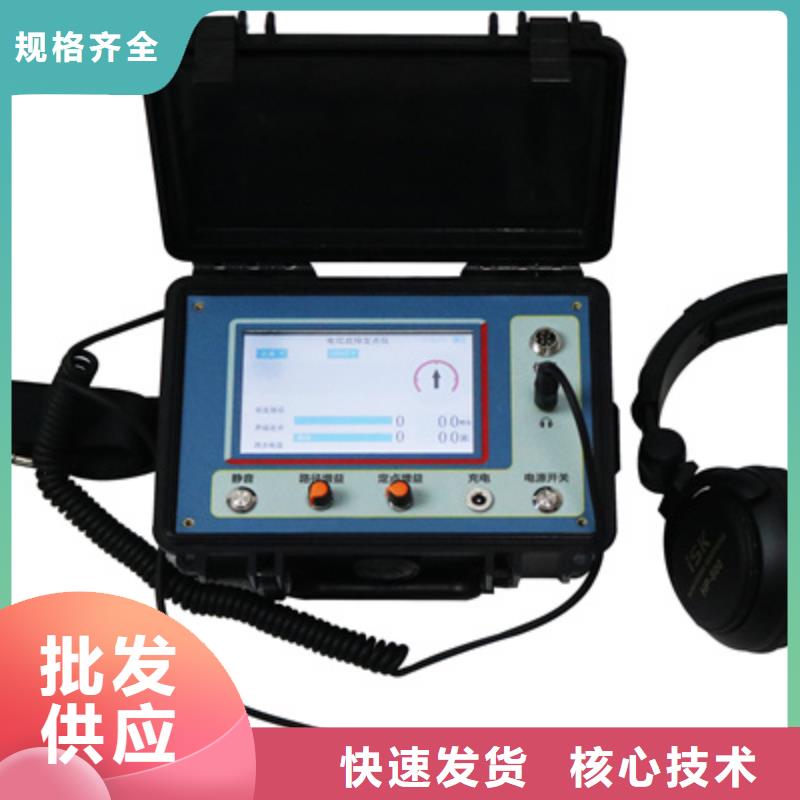

地下电缆管线探测仪?其他：1.体积：发射机270×220×85mm，接收机700×270×120mm。2.质量：发射机2.2kg，接收机2.2kg。3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。四、设备配置1、发射机 图1-4-1 发射机整体 图1-4-2 发射机键盘1.LCD显示器2.键盘3.输出插座4.充电插座5.开关键6.频率减小键7.频率增大键8.输出水平减小键9.输出水平增大键2、接收机 图1-5-1 接收机整体 图1-5-2 接收机键盘1.LCD显示器2.键盘3.增益调节旋钮4.充电插座5.附件输入插座6.开关/静音键7.模式键8.频率减小键9.频率增大键10.标定键11.测量键3、标配附件 序号 名称 图样和说明 数量1 发射机直连输出线缆 12 接地钎 23 接地延长线 14 充电器 标配两只，发射机接收机可单独充电 24、选配附件 （订货时须特别指定，未指定默认不选配）序号 名称 图样和说明 备注1 接收机附件连接线缆 （蓝色6芯插头弹簧线） 2 发射机附件输出线缆 （红色5芯插头） 3 发射卡钳 4 接收卡钳 5 A字架 第二章 发射信号的一般方法发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。2-1-1 直连法附件连接2、直连接线将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。

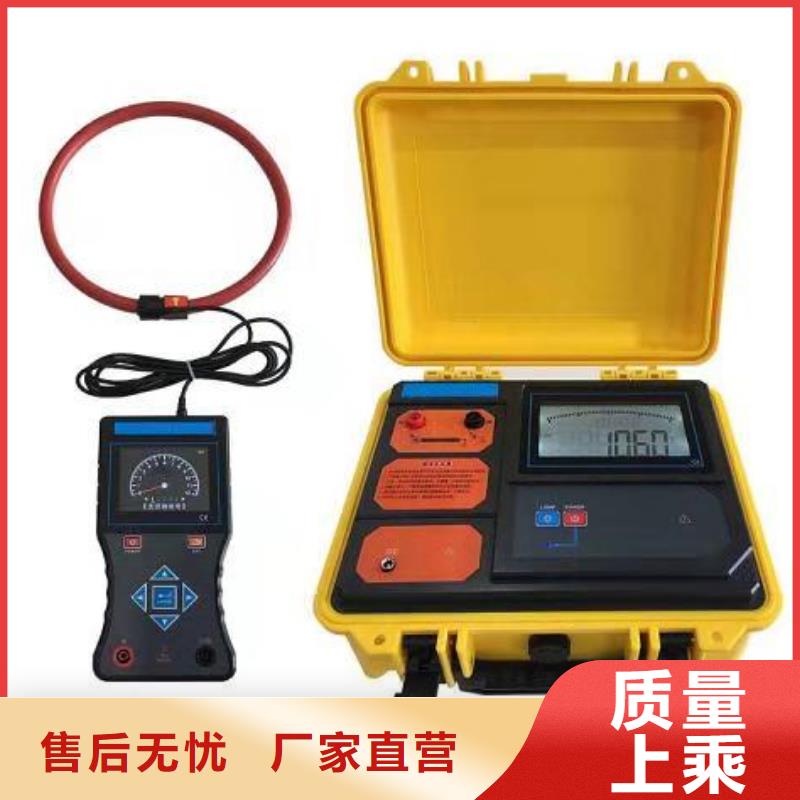

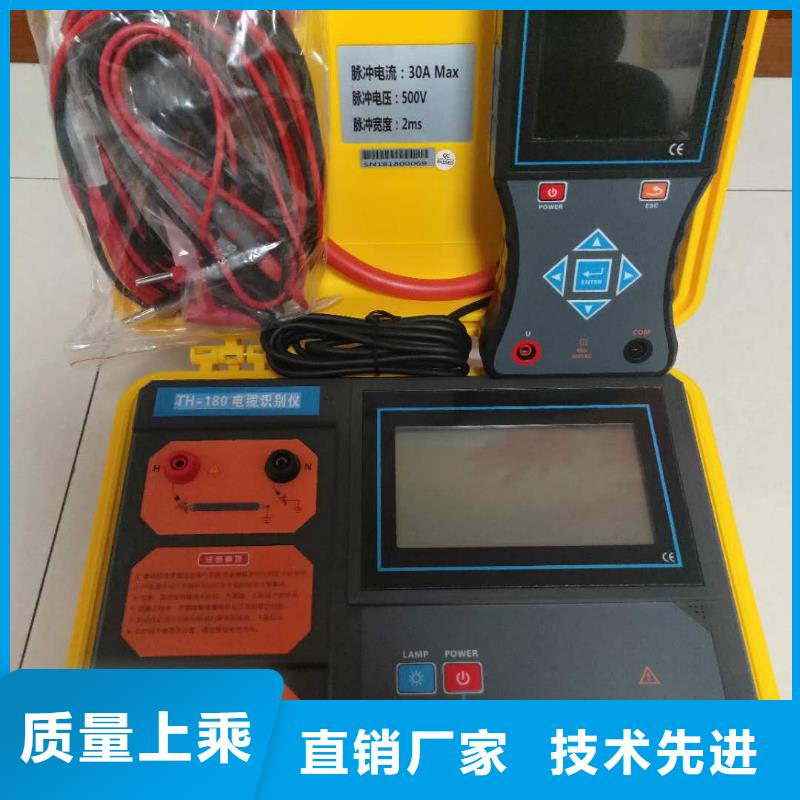

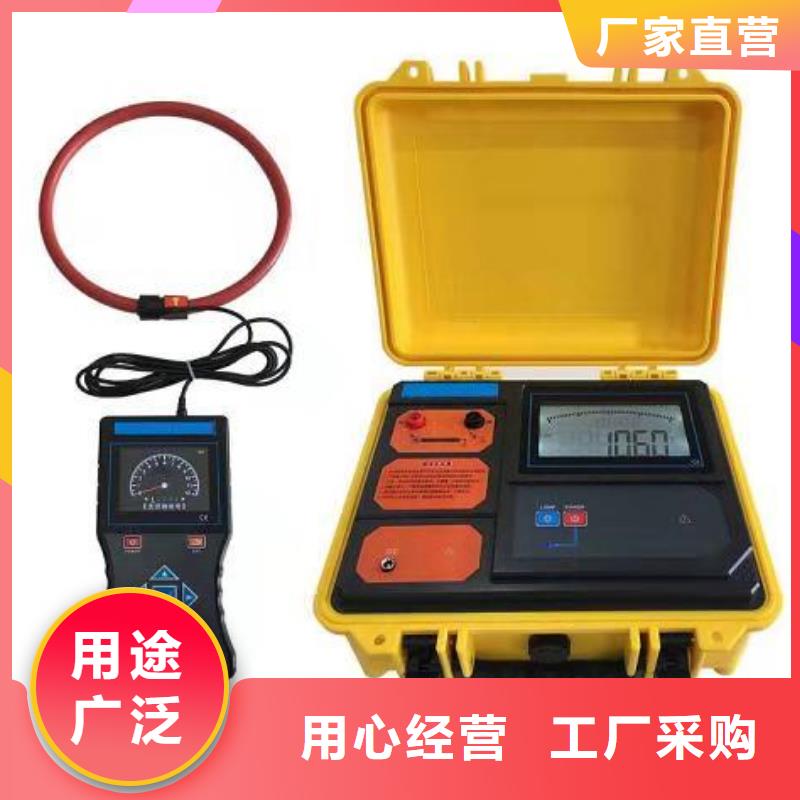

地下电缆管线探测仪多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
