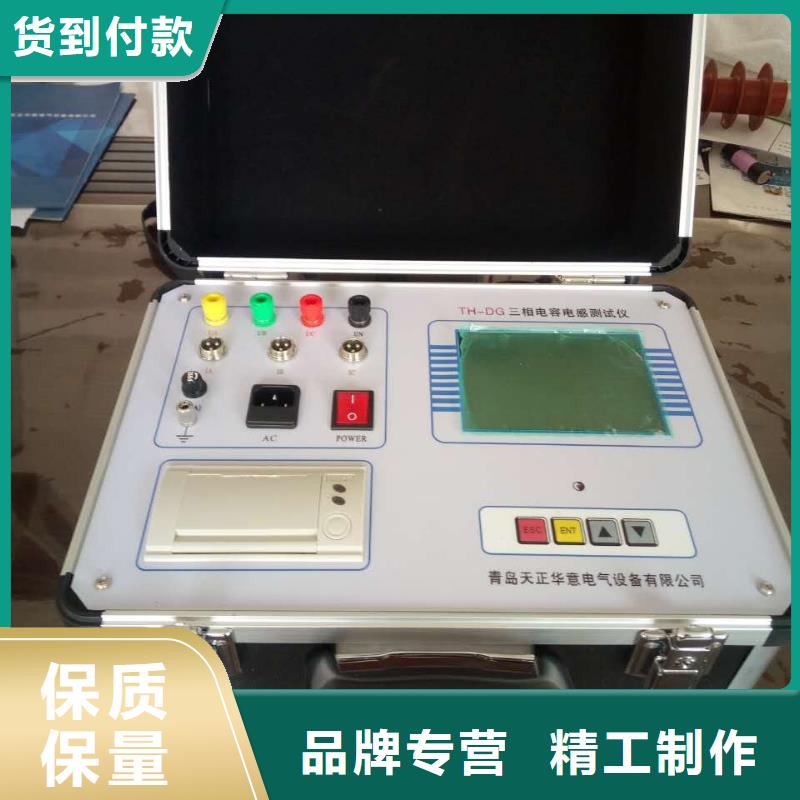

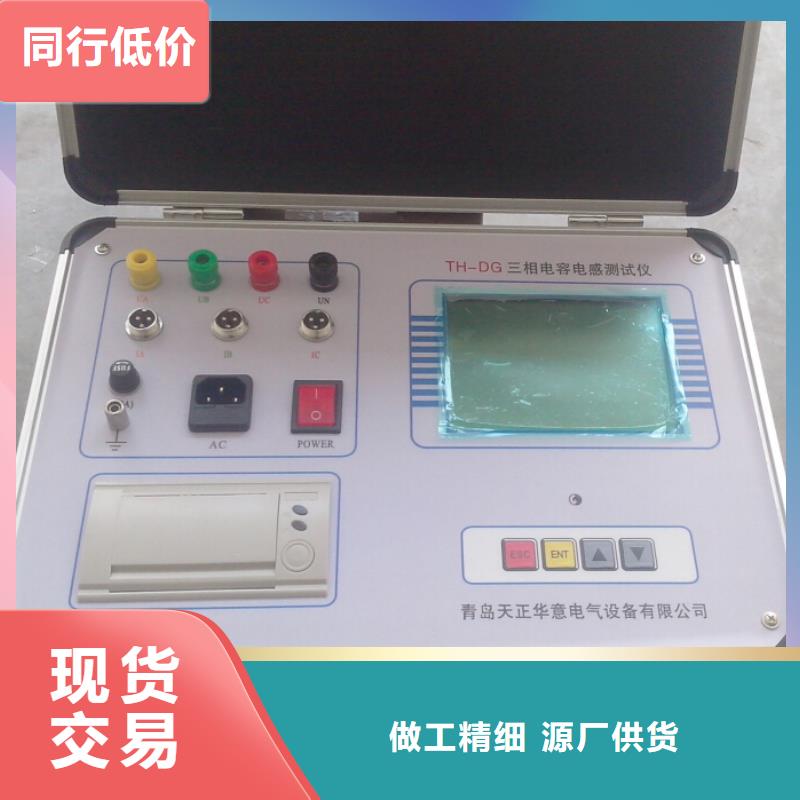

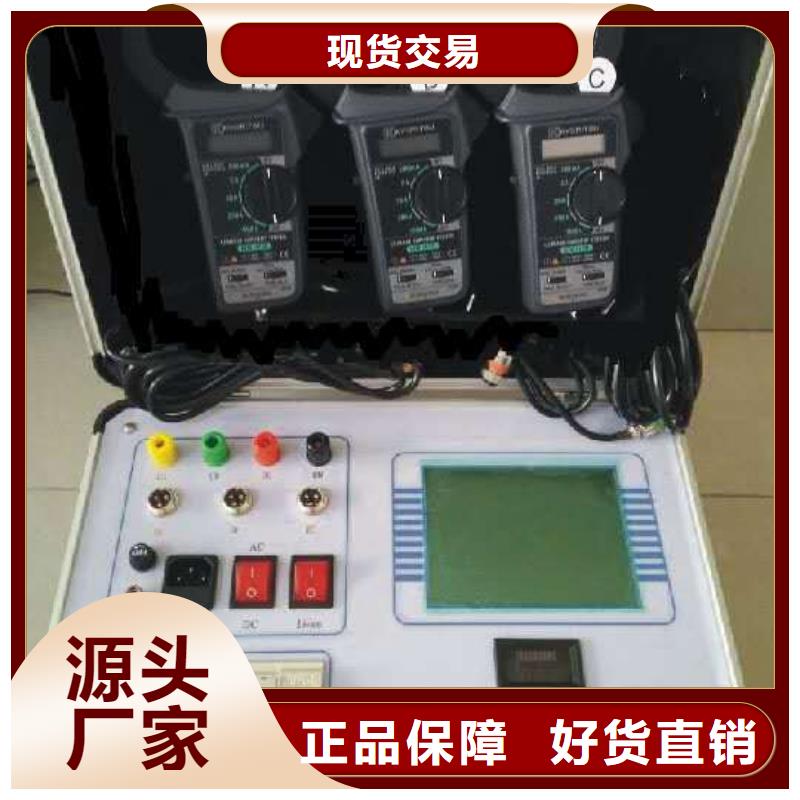

电容电流测试仪产品概述无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的性。针对现场的实际情况，我公司经过攻关，终研制出一种利用新试验方法进行测量的仪器，这就是“型电容电感测试仪”。该仪器可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，本仪器还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了保障。
电容电流测试仪2工作原理TH-13漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用，其原理框图如图1所示。图1 校准装置原理框图通过TH-13监控被测试装置流出的电流并显示达到标称设定值时所测得的电流，来执行RCD跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的10％递增到150％。2.1剩余动作电流制造厂对剩余电流动作保护装置规定的剩余动作电流，在该电流值时，剩余电流保护装置应在规定的条件下动作。2.2剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。2.3分断时间分断时间：从突然施加剩余动作电流瞬间起到所有电弧熄灭瞬间为止所经过的时间间隔。通过TH-13监控被测试装置流出的电流，并在电流达到跳闸电流时，启动定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间校准，同时显示测得的被测试装置跳闸电流。3仪器特点?可模拟漏电保护开关对不同电流和时间进行分断模拟；?可任意设置0-3000mA剩余动作电流；?宽的分断时间设置范围20ms～5000ms；?大屏幕液晶菜单显示，操作简单、方便；?校准时间短、工作效率高，比传统方式大大节省时间；?适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃；(4)相对湿度：＜80％；(5)电源失真度：＜2％；(6)电源要接地良好。4.2主要技术参数量程 漏电电流 分断时间校验范围 30mA 300mA 3000mA (20～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1漏电电流：(1)漏电电流范围：a.30mA档：(0～30)mA；b.300mA档：(30～300)mA；c.3000mA档：(300～3000)mA；(2)允许误差：±（0.2％读数＋0.05％量程）4.2.2分断时间：(1)分断时间范围：(20～5000)ms；(2)允许误差：±0.1ms。
电容电流测试仪补偿电容器组中性点异频信号注入法5.1 测量方法说明及测量特点常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。针对以上情况，提出了补偿电容器组中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响，且无需退出高低压消谐装置，既保证了电网运行，又保证了测量的准确性。5.2 测量原理图2 补偿电容器组中性点异频信号注入法原理图图2中：PT：外接单相电磁式电压互感器，电压互感器变比为（UL电压互感器额定高压）X： 耐压电缆DL：断路器 DS：隔离开关 ES：接地开关 L： 限流电抗器Ca、Cb、Cc： 补偿电容器组C11、C22、C33：线路三相对地电容见图2所示，电容电流测试仪与单相电压互感器的二次绕组相连，电压互感器的一次绕组经耐压电缆与补偿电容器组中性点相连，通过补偿电容器组向三相注入异频零序电流。电容电流测试仪通过测量电压互感器二次绕组的电压和电流，计算得到对地电容和电容电流。注：补偿电容器组中性点异频信号注入法，在测量之前必须确定电容器组Ca、Cb、Cc的确切电容量；且需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“C1PT”。5.3 测量步骤5.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。5.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。5.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。5.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在该补偿电容器组中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该补偿电容器组中性点相连。无中性点隔离开关的补偿电容器组可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。 5.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。5.3.7 测试人员位于绝缘垫上开始测试。
天正华意电气设备(六安市分公司)是一家集加工销售经营于一体的 手持直流电阻测试仪企业。我公司至成立以来一直致力于 手持直流电阻测试仪的直营服务，想要打造一个让客户省心，放心，安心的销售团队。公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市，产品深得用户依赖。公司自成立以来，一直把产品质量作为企业生存的根本，把服务质量作为我们成功的桥梁。我们衷心希望与广大客户建立业务联系，提供优质服务，同创业、共诚信“求实、发展、创新”是我公司的经营宗旨，热忱欢迎广大不锈钢用户及同仁光临我公司，共创辉煌。 我们的宗旨：诚信是一个人的立身之本，也是一个企业的经营准则，我们一直遵循“诚信为本”的经营理念，为广大海内外朋友提供 手持直流电阻测试仪产品。在未来的创业中，公司将继续加大新产品的开发力度，不断开拓新的领域，以新的姿态一如既往地奉行“追求完美，真诚到永远”的原则竭诚为广大客户服务。 本公司的经营理念：“同样的产品比质量、同样的质量比价格、同样的价格比服务、 同样的服务比信誉”。

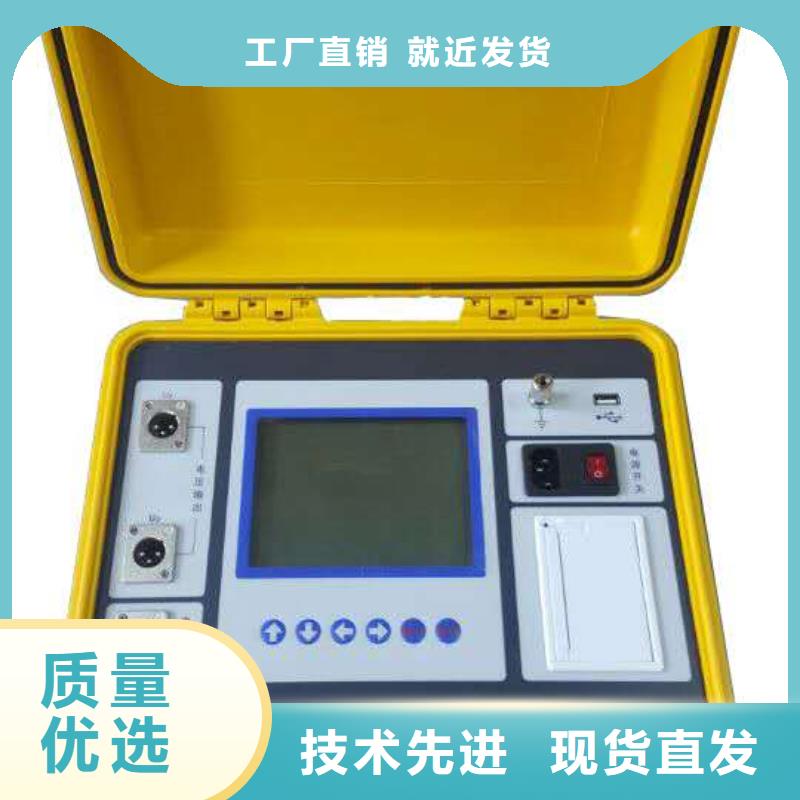

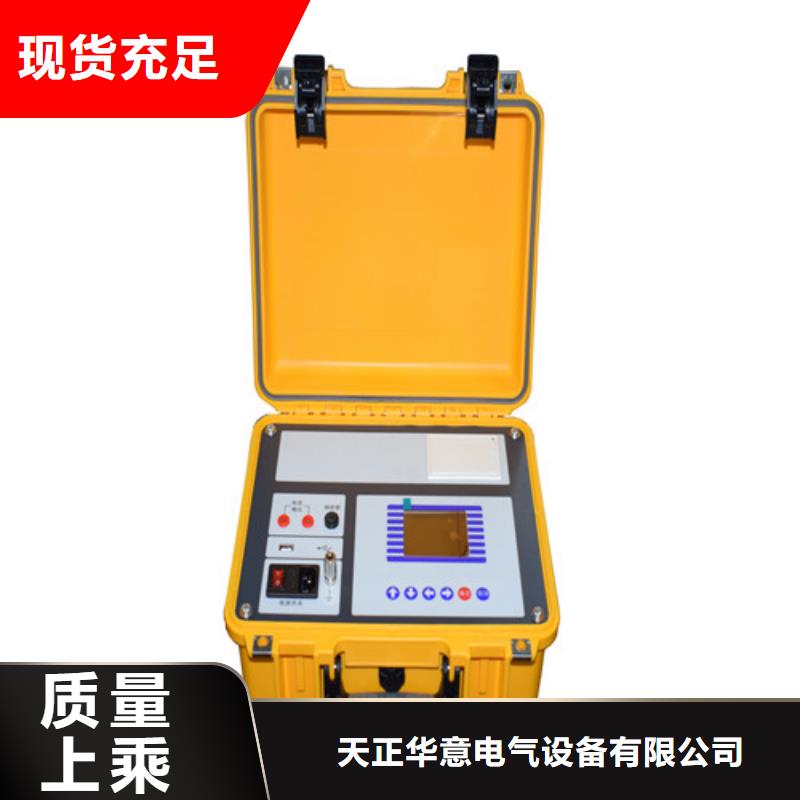

电容电流测试仪但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。并且，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
