以下是地埋电缆管线探测仪,电缆故障测试仪细节决定成败的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:地埋电缆管线探测仪,电缆故障测试仪细节决定成败的图文介绍
天正华意电气设备(青岛市分公司)生产的 手持直流电阻测试仪其优点是结构新颖合理，优势互补，性能发挥。具有外观高雅时尚，寿命长，安装维护方便等特点，广泛适用于各种 手持直流电阻测试仪行业。

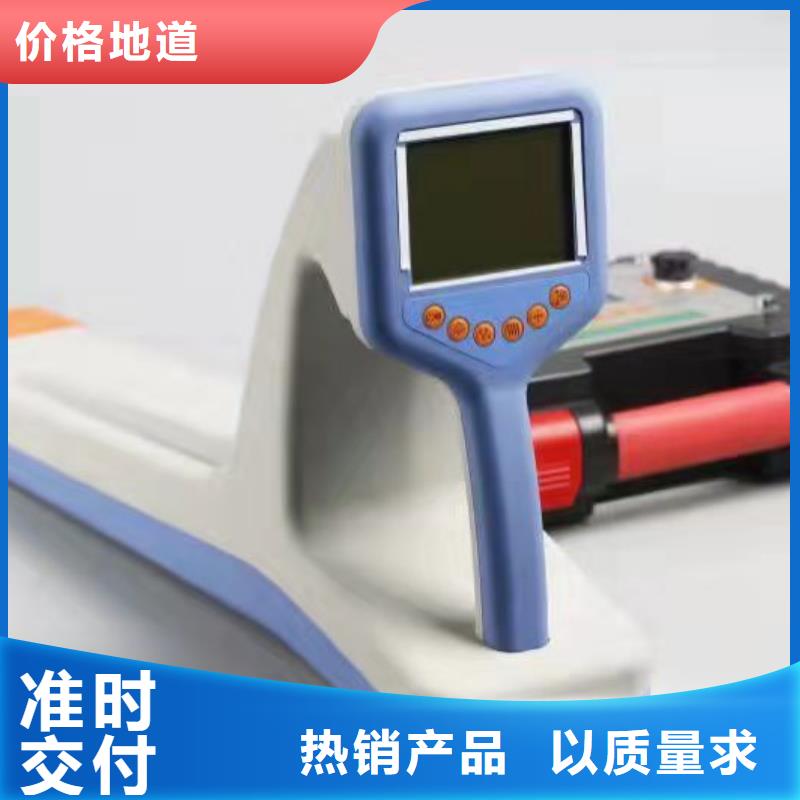

地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m
地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

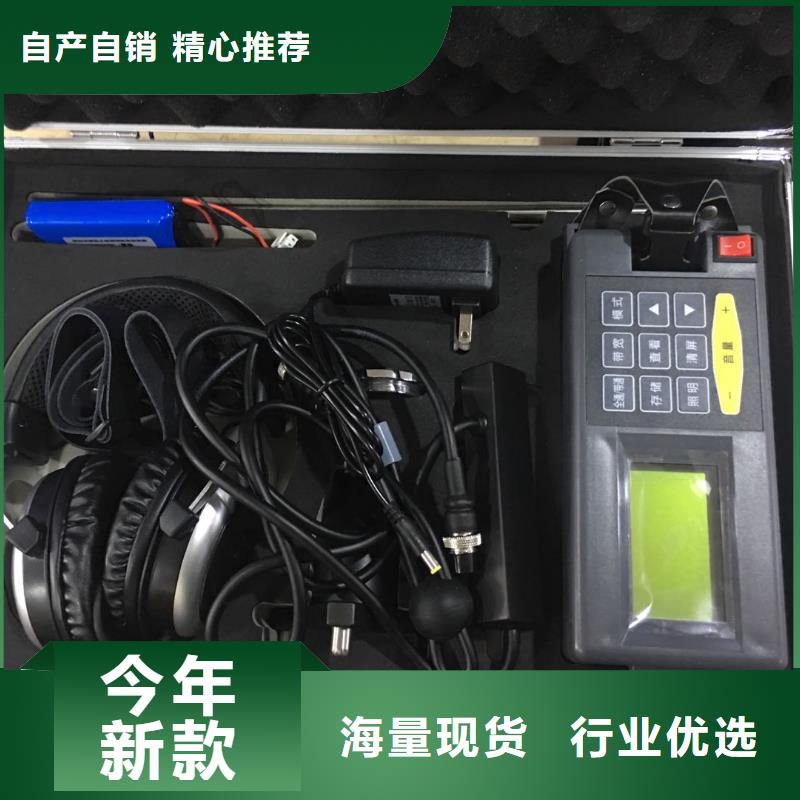

地埋电缆管线探测仪电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％
