板式橡胶支座网架钢支座支持加工定制

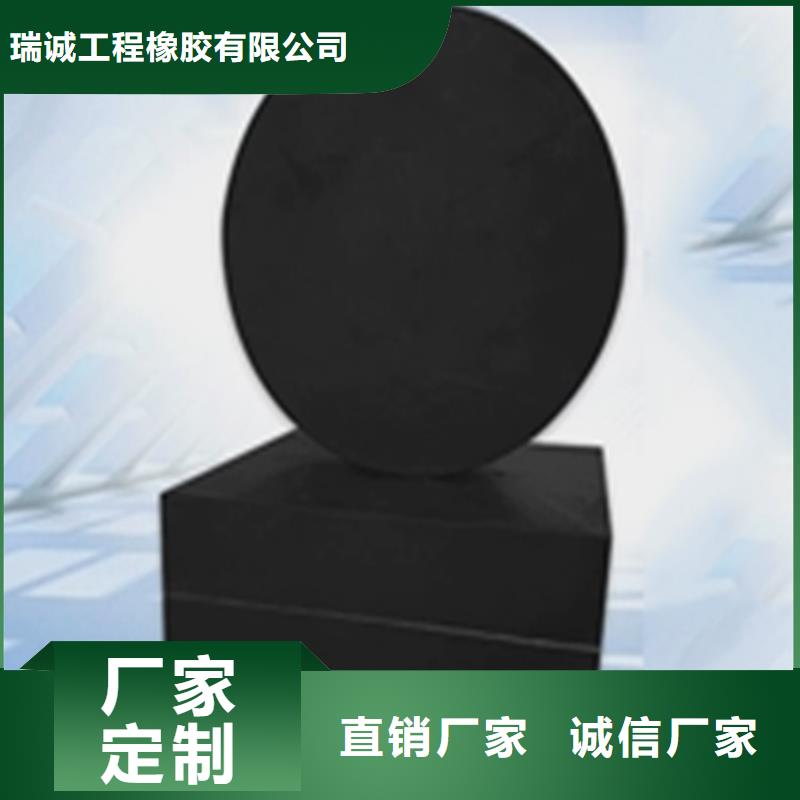

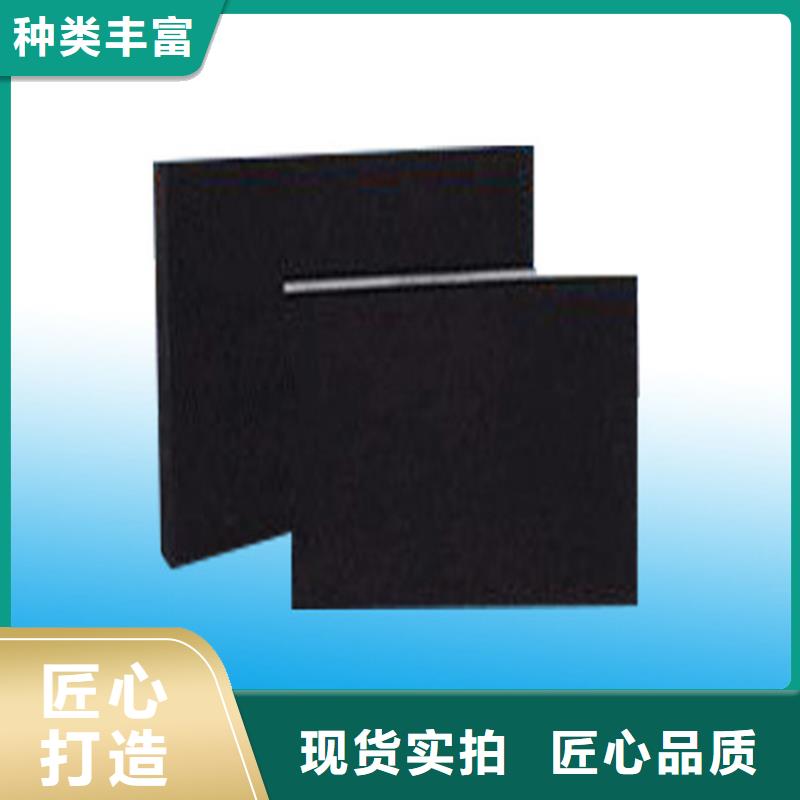

板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移； 板式橡胶支座的构造特点：板式橡胶支座是由若干层橡胶片与优质热轧钢板组合而成，钢板的主要作用为限制橡胶侧向变形增加刚度。各层橡胶片与上下钢板经加压硫化牢固地粘为一体。这种支座在垂直载荷的作用下嵌入橡胶片之间的钢板将限制橡胶的侧向变形，垂直变形则相应减少，从而可大大地提高支座的竖向刚度。此时支座的竖向变形为各层橡胶片变形的总和。 板式橡胶支座具有结构简单、安装方便、价格低廉、养护方便、便于更换、比钢支座节省钢材、造价低。板式橡胶支座建筑高底低、对桥梁设计与降低造价有益，并且具有良好隔震减震作用，还可以减少动载对桥梁结构与墩台的冲击作用。

板式橡胶支座主要用于6~20M中小跨径的钢筋混凝土、预应力混凝土及钢的铁路桥梁上，zi大支座反力约达2.2MN。 板式橡胶支座几乎在世界各地普遍采用。zui早在196年法国巴黎郊区的一座铁路桥上就开始使用橡胶支座，在第二次世界大战之后，英、德、美、日等许多 相继使用板式橡胶支座，但直到1958年才真正积累了广泛的使用经验。尤其是法国的弗列新湼提出了用钢筋格栅或钢板设置在橡胶中，用以约束橡胶的横向膨胀方法，从而使板式橡胶支座得到了迅速的发展。桥梁支座的主要功能是将上部结构的反力可靠地传递给墩台，并同时能适应梁部结构的变形（位移和转角）。根据这些性能要求，板式橡胶支座在垂直方向应具有足够的刚度，从而保证在 竖向荷载作用下支座产生较小的压缩变形，一般要求支座的zui大压缩变形不得超过橡胶厚度的15%。橡胶支座在水平方向则应具有一定柔性，以适应车辆制动力、温度、混凝土收缩和徐变及活载作用下梁体的水平位移。同时，支座的厚度要能适应梁体转角的需要。

衡水瑞诚工程橡胶公司的橡胶支座布置 　　桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则： 　　（1）上部结构是空间结构时，板式橡胶支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形； 　　（2）板式橡胶支座必须能可靠的传递垂直和水平反力； 　　（3）板式橡胶支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束； 　　（4）铁路桥梁通常必须在每联梁体上设置一个固定支座； 　　（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上； 　　（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上； 　　（7）固定支座宜设置在具有较大支座反力的地方； 　　（8）在同一桥墩上的几个支座应具有相近的转动刚度； 　　（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。 桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。
