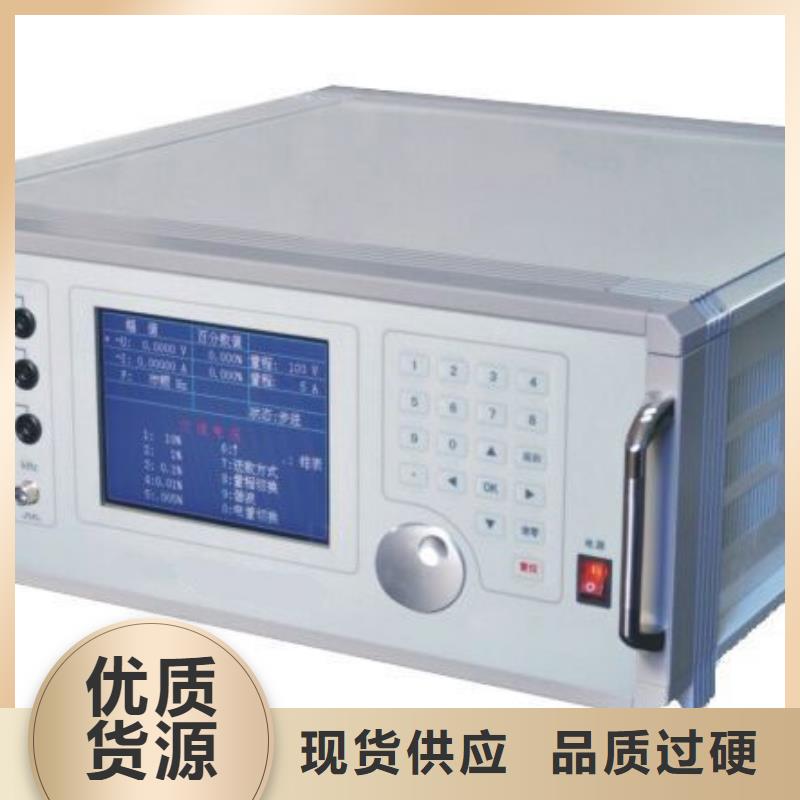

多功能校准仪面板功能说明电阻输出 电阻选择 量程选择 项目选择⑸液晶显示窗口 ⑹电压、电流输出ACI高阻输出外控调节控制按键 ⑽调节方式选择 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类直流、交流、电压、电流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

多功能校准仪 装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电流、功率因数试验点丰富，便于配置各种校表方案。? 数据存储量大，可以很方便查询到校验数据。? 带有RS232串口，便于计算机控制及升级软件。

多功能校准仪定点输出交直流标准源是我公司为生产数字式仪表专门设计的一种全电子式智能化标准源，可对数字式交直流电压、电流表进行检测。具有体积小、功能全、稳定度高、操作方便、可靠性好等特点，是数字式仪表校验的理想测试设备。二、主要技术指标：2.1：稳定性：AC＜0.02％/5分钟。DC＜0.01％/5分钟。2.2：交流失真度：0.1％。2.3：直流纹波系数：＜0.05。2.4：输出频率及稳定度：400Hz、60 Hz 、50 Hz ＜0.1％2.5：定点输出值（可更改）：2.5.1：直流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、1kV。2.5.2：交流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、750V。2.5.3：直流电流：100uA、190uA、 1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.4：交流电流：1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.5：交流电流：100uA、190uA指标不考核2.6：输出电压、电流准确度：2.6.1：交直流电压：±0.05％×输出值。2.6.2：交直流电流：±0.1％×输出值。2.6.3：交流400Hz附加误差：±0.05％×输出值。2.7：供电电源：220V±10％。2.8：工作环境：温度20℃±10％。2.9：机箱尺寸：460mm×420 mm×135 mm。
