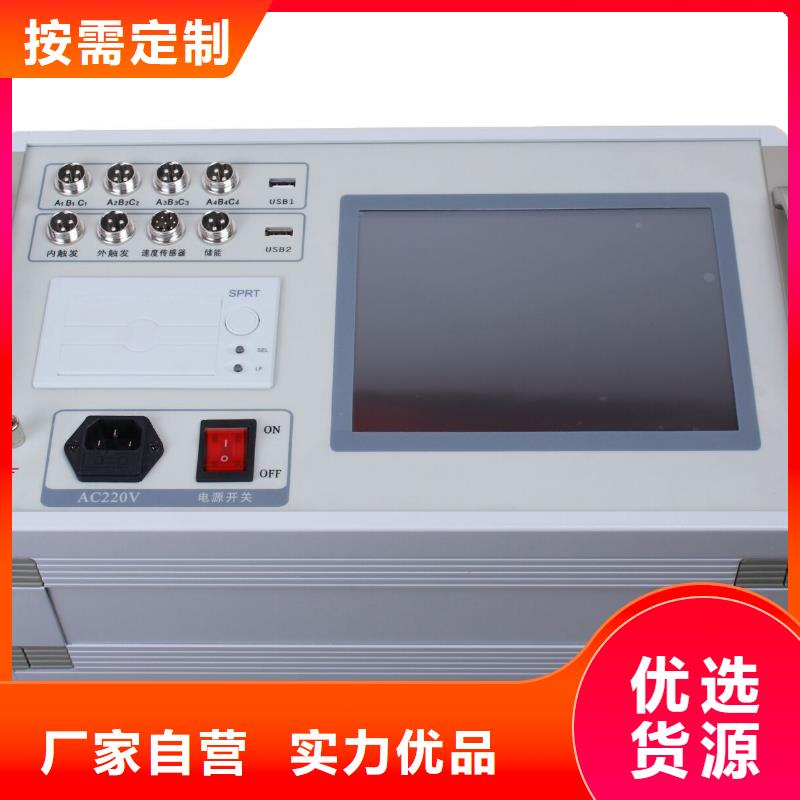

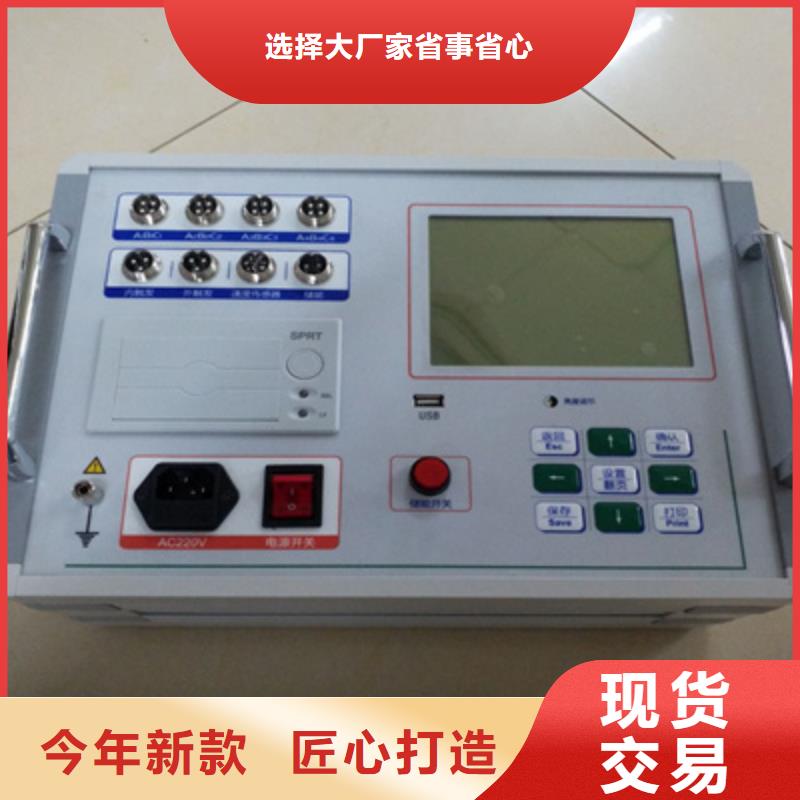

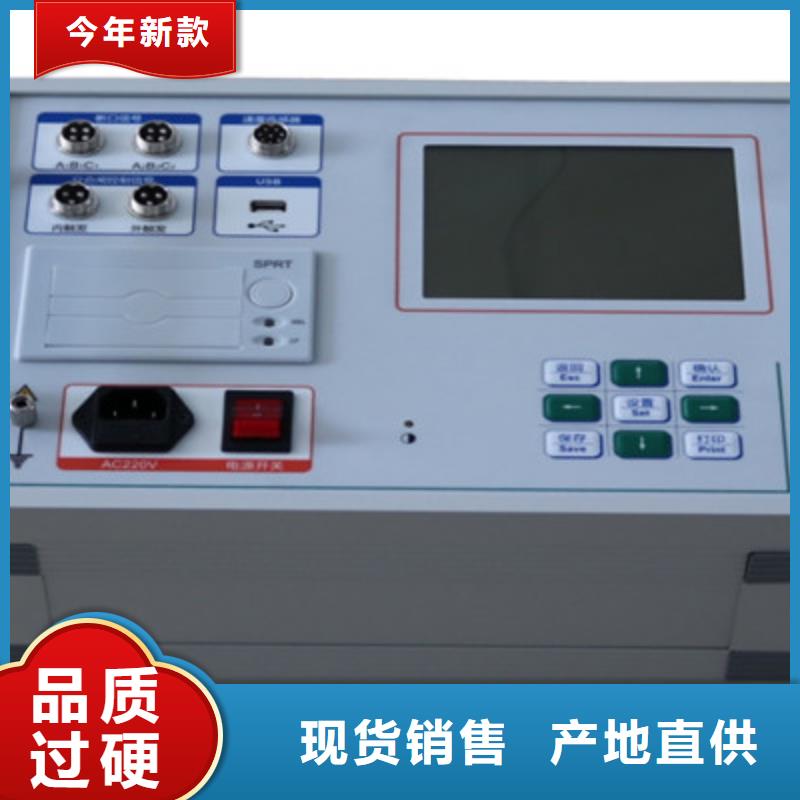

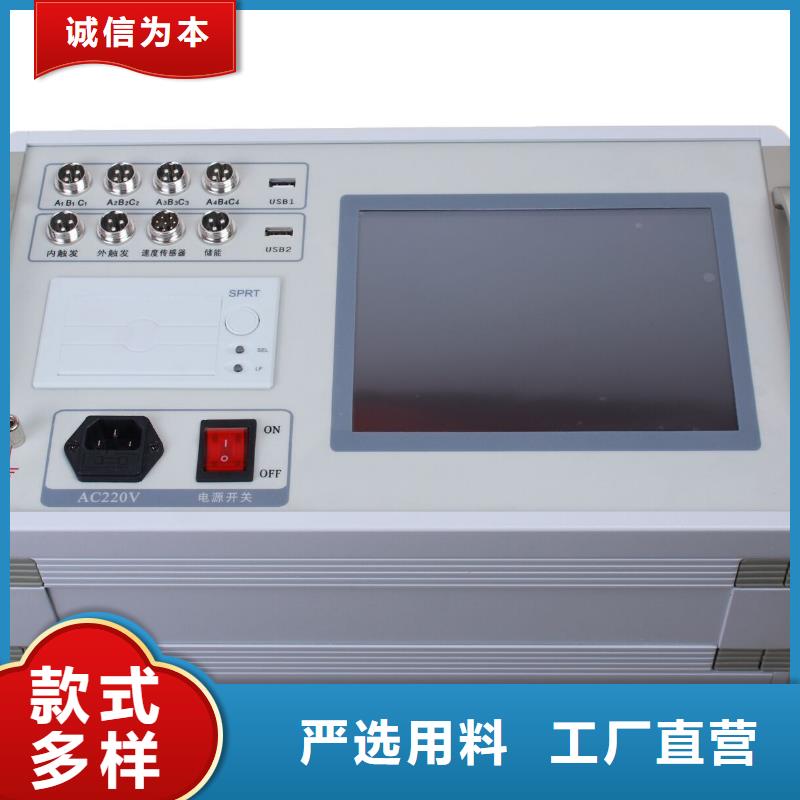

高压开关测试仪 外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器的接口。打印机：现场打印所测量数据。触摸液晶显示：参数设置、测量、数据等显示及操作。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。6.3外触发接线（用于交流开关或永磁开关）使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。
