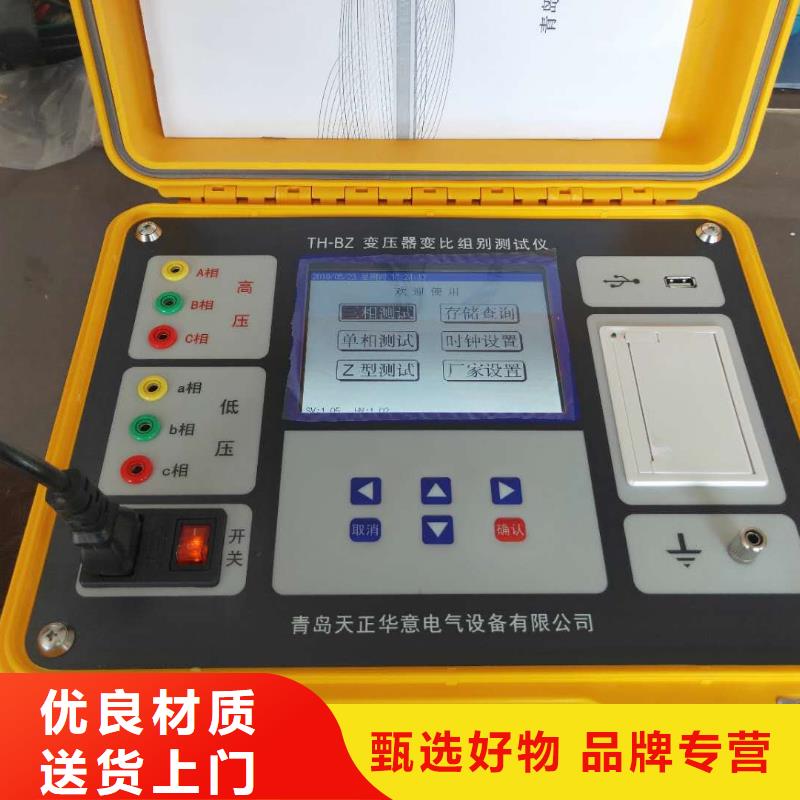

变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。

变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。
