以下是:故障录波仪的图文介绍

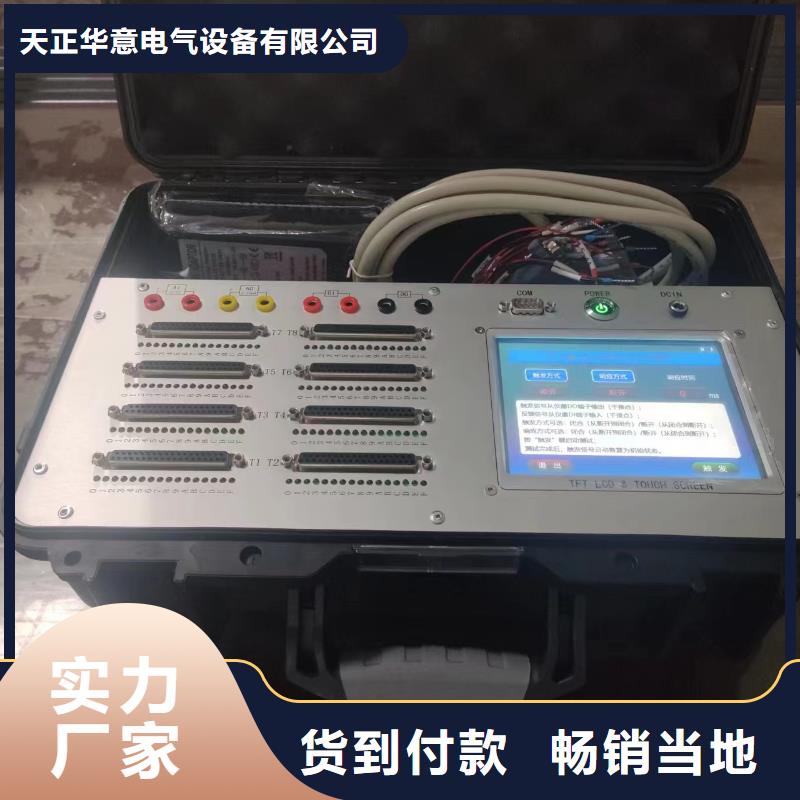

SOE测试仪 信号发生器(青岛天正华意电气 SOE（Sequence?of?Event）功能是各种自动控制系统中用于异常记录的子系统。它记录事件发生时间、当地＊事件和连锁发生事件的间隔顺序，是系统故障、当地异常和事故分析的zui重要依据。青岛天正华意电气SOE信号发生器是一种用于验证SOE系统记录准确性和正确性的测试装置。其基本原理是：信号发生器替代设备的触发信号，模拟设备发出的SOE信号，按特定的顺序和间隔触发各个事件通道，通过比对信号发生器的模拟触发顺序和SOE系统的实时记录之间的差异，来验证SOE系统记录是否准确。青岛天正华意电气SOE?SOE测试信号发生器经北京计量检测科学研究院校准和检测，校准结果为通道间触发误差＜1us，GPS定时触发误差＜10us。青岛天正华意电气SOE的主要特点通道间触发间隔可调，有效测试被测系统的SOE分辨率?输出脉冲宽度可调，可以测试系统的滤波性能和灵敏度灵活的触发同步方式：有手动按钮触发、当地上位机遥控触发、当地定时触发等几种不同的触发启动方式，满足用户不同的测试操作需求。＊GPS定时触发功能，定时误差小于10us?，还可以跨系统测试SOE分辨率专有多次触发功能，zui多可连续触发100次，便于测试被测系统的重复性能和雪崩 性能?大屏幕液晶屏配合两个带按钮旋钮，操作设置快捷方便?＊的输出排序方式，便于测试和接线内置日期和时间功能自动存储触发记录，方便生成测试报告
SOE测试仪顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、本地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、本地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、本地测试操作步骤1、本地测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、本地接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、本地脉宽、本地间隔、本地次数等参数。3、本地试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、本地确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、本地从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号
SOE测试仪 是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。
SOE测试仪测试操作步骤1、测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、脉宽、间隔、次数等参数。每个测试界面中均有简要的说明。3、先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
天正华意电气设备(肇庆市分公司)致力为客户提供更、更环保、规格更齐全、品类更、工艺更精湛的优质 手持直流电阻测试仪。
