以下是:真空度开关测试仪直流高压发生器细节决定成败的产品参数
导读 在江苏省南通市采购真空度开关测试仪直流高压发生器细节决定成败请认准天正华意电气设备(南通市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-【18762195566】,地址:平度市平安路2号）。 江苏省,南通市 南通市，简称“通”，古称通州，别称静海、崇州、崇川、紫琅，江苏省辖地级市，长江三角洲中心城市，二线城市，是国务院确定的中国长三角经济中心和现代化港口城市。截至2022年末，南通市辖3个市辖区、1个县，代管3个县级市，陆域面积8001平方千米，常住人口774.35万人。
真空度开关测试仪直流高压发生器细节决定成败的详细视频已经上传，从产品的外观到内在，从功能到性能，视频将为您呈现一个真实、的产品形象。
以下是:真空度开关测试仪直流高压发生器细节决定成败的图文介绍

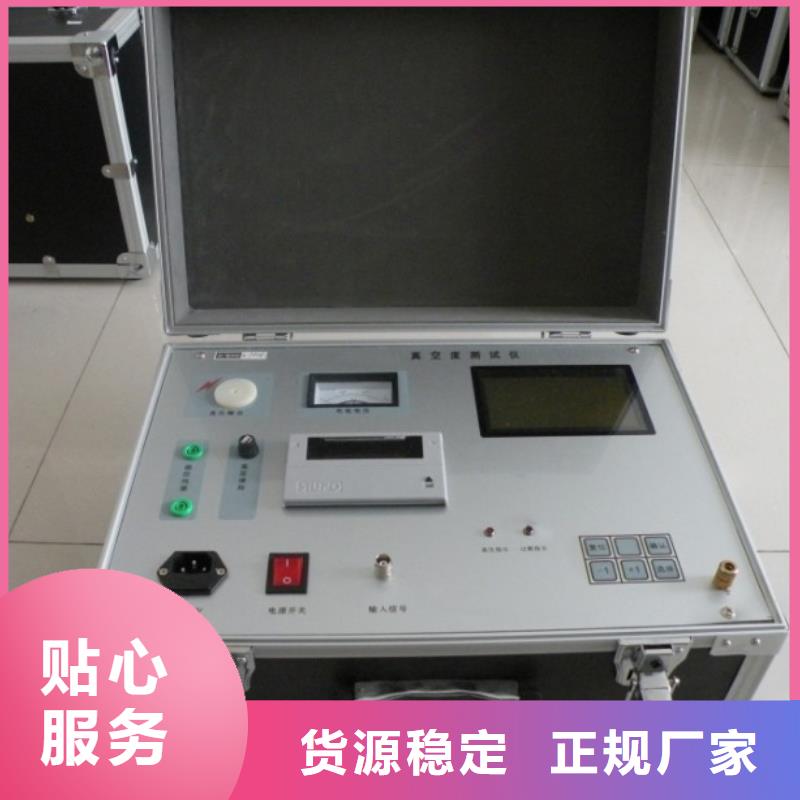

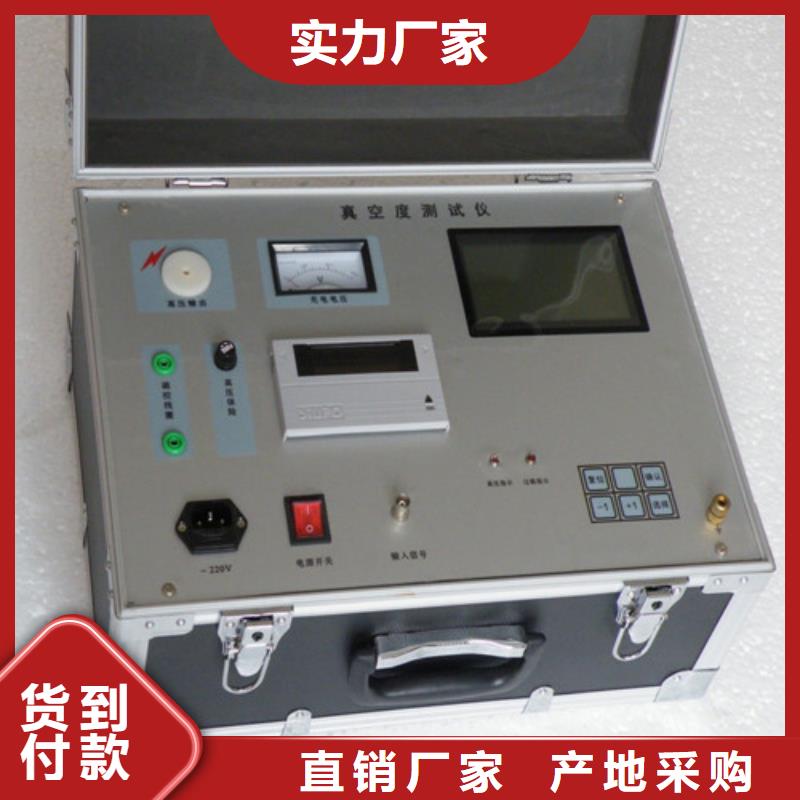

真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 30KV；4、磁场电压∶ 1800V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。
天正华意电气设备(南通市分公司)座落于平度市平安路2号 ，地理位置得天独厚，交通运输j i为方便。主营产品： 手持直流电阻测试仪，并得到用户的一致好评和肯定，在本行业享有一定的盛誉。我公司宗旨：诚信为本，质量可靠，互惠互利，共谋发展！ 天正华意电气设备(南通市分公司)向新老朋友和广大客户对本公司的支持表示衷心得感谢，愿我们长期合作，共同发展。

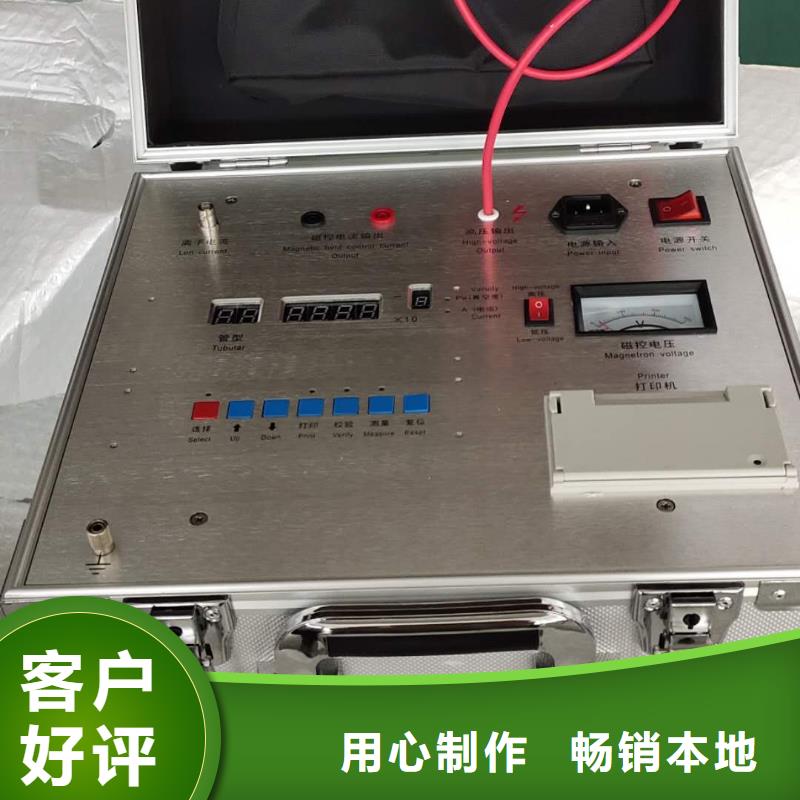

真空度开关测试仪如在0℃以下测试时请先将机器通电20分钟后再使用。?空气湿度：＜85％RH?输入电源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度测试仪面板和外部接线图面板介绍:1、离子电流输出端：用于输出测试所需的离子电流。（漏电流采样端）2、磁控电流输出端：用于输出测试所需的磁控电流来加速电子流以减小外界的各种因素对测量精度的影响。3、高压输出端：用于输出测试所需的高压。（低2. 5万伏高3万伏）详见3.3.5操作说明.4、外接电源:提供仪器所需的工作电压。AC220V±10％ 50/60HZ)5、电源开关：控制仪器的总开关。6、管型：用于选择与测试相对应的管型。7、真空度显示：用于显示检测真空度的真实值。（读数用科学计数法读取）8、Pa（真空度）灯：用于指示当前读数类型、单位9、A（电流）灯：用于指示当前读数类型、单位。详见3.3.4操作说明。10、高压选择开关：用于选择测量所需的高压等级，被测管型是10KV以上选用的位。10KV以下选用低档位。11、磁控电压：用于指示磁控线圈的电压。12、按键：选择键用于选择管型，选择键灯亮为有效；选择管型后，选择键灯灭为选中。上下键：用于上下翻动选择所需的管型。打印键：在测量结束后，打印出测量的数据。打印键灯亮有效。校验键：用于如可没有可代用的参数，则可使用效验键。这样可直接出电离电流。一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。测量键：选好管型后，测量键灯亮表示开始测量。
真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，
总结 选购真空度开关测试仪直流高压发生器细节决定成败来江苏省南通市找天正华意电气设备(南通市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
