想要探索【真空断路器】GW9-12/630新型/老型专业品质的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。


以下是:【真空断路器】GW9-12/630新型/老型专业品质的图文介绍

宝熔电气(长沙市分公司)技术力量雄厚，设备先进， 套管生产工艺规范，检测手段齐全，各项管理严格，加之多品种、系列化的配套服务，重质量、守信誉的经营战略，给企业带来了勃勃生机，成为湖南长沙创税大户。 企业衷心感谢各界朋友对我方 套管产品的信任与支持，在今后的交往中，我们将一如既往，以“优异的 套管产品、良好的信誉、贴心的服务”奉献给用户，造福社会。

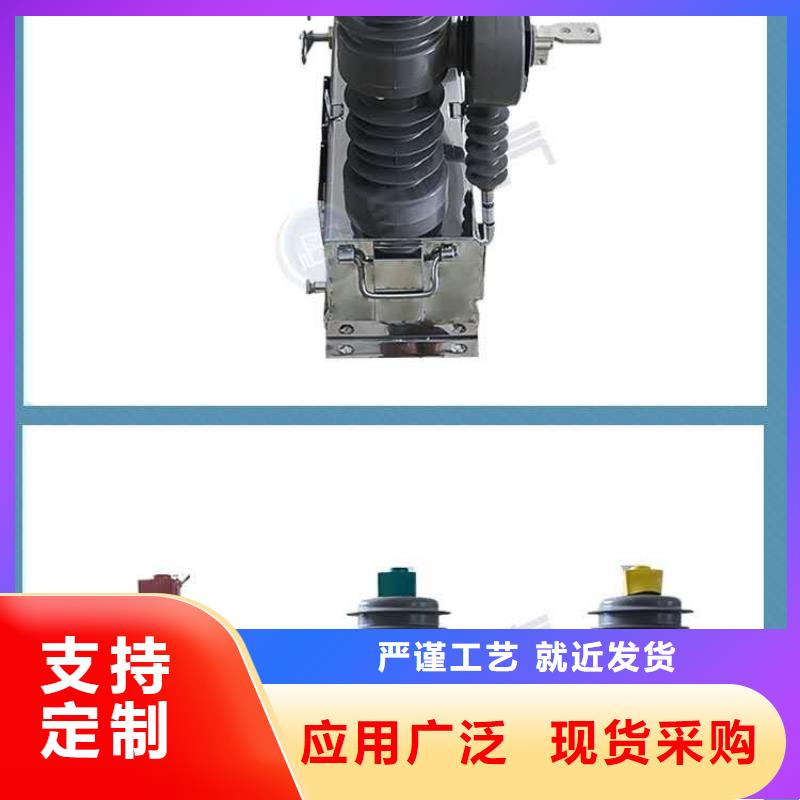

户外智能断路器（重合器）主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。

户外智能真空断路器（重合器）的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通接口由远方遥控操作。断路器的其它息也可以传输到控制中心，通通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主各供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其它操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子，作为控制系统或电源故障时紧急分闸操作之用。

2.1断路器的工作原理与过程




户外真空智能断路器（重合器）采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。当动、静触头在操作机构作用下带电分闸时，在触头间将会产生真空电弧，同时，由于触头的特殊结构，在触头的间隙间也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭达到分断的目的。由于采用纵向磁场控制真空电弧，所以真空断路器具有强而稳定的开断电流能力。






电极的阴极表面沾污，将发生放电现象。放电是一种小的自抑制熄灭的电流脉冲，它的总放电电荷3107C，存在时间由50ms到几ms，放电一般发生在大于1mm的间隙中。

这些真空间隙的击穿机理表明，真空电极的材料与电极的表面状况对真空间隙的绝缘都是非常要害的因素。

真空间隙的绝缘耐受能力与在先的分合闸操作工况有关

真空断路器接触间隙的击穿电压，因耐压实验前不同工况的分合闸操作有相应的不同结果，意大利哥伦布(Colombo)工程师在设备讨论会上有文论述过这方面的问题:试验对象是24KV断路器，铜铬触头，额定开断电流16KA，额定电流630A，触头开距15。8mm，触头分闸速度1。1m/s，合闸速度为0。6m/s。试验程序列于表1。



2二、断路器型号、名称及含义编辑
Z W 32 M – 12 / 630 – 20

Z:真空断路器 W:户外 32:产品设计序号 M为永磁机构或Y 12:额定电压(kV) 630：额定电流(A) 20：额定短路开断电流（kA）

3三、使用环境条件编辑
a) 环境温度不高于 + 45 ℃，不低于 – 30 ℃；

b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；

饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；

在高湿度期温度急降时，可能凝露；

c) 海拔高度不超过 1000 米；

d) 地震烈度不超过8级；

e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予 满足
