阿尔文·R·蒂利指出,在全身进入式上下通行的圆形洞口底部出入口爬行通过时,圆管的小直径为585mm。 因此,公路隧道施工新型应急救援通道的内径必须≥585mm,才能保证人体的正常 通过。
同时,考虑到公路隧道施工现场的实际情况,应急救援通道的外径不宜过大,否则对施工的影响较大,故取高分子管道的外径为636mm。
高分子隧道隧道逃生管道,隧道内逃生管道道主体部分采用 高分子材料,并在端部设有加强护层,连接部件有钢丝绳、铁链及其端部挂钩。
为了在隧道发生坍塌事故时,相关人员方便在逃生通道中攀爬,在通道周向每隔120°栓系一根攀爬绳。
本着拆装方便的原则,公路新型应急救援通道管与管之间的连接方式为柔性连接。 故在安装施工组织中较为方便,当次安装时,只需将两管对接,用铁链将两管端头的钢丝绳连接并拉紧扣牢即可。其中,钢丝绳端头和铁链端头为挂钩,铁链长度可根据扣紧程度由挂钩扣在铁链圆环上的位置 自由调节
本公司生产的高分子隧道逃生管道道,隧道内逃生管道结构尺寸符合人体工程学原理,结构 简单,拆装方便。对于提高公路隧道施工的性起到了重要作用,保障了施工人员的,欢迎广大施工企业前来厂区参观考察。
隧道逃生管质量保证与售后服务
1.我公司隧道逃生管质保期为壹年,质保期内均可免费享受维修服务,在质保期内若出现质量问题,本厂实行3小时内答复用户,48小时内为用户提供解决方案。
2. 本厂长期负责供应隧道逃生管配件,配件仅收取较低成本费。
3.我公司拥有目前较为完备的隧道逃生管检测设备及检测技尸每台设备均按相关标准及企业标准进行出厂检验,并建立完整的产品档案,定期跟踪用户使用情况,以确保用户正常使用及产品的进一步完善。
2019新型隧道防护管道系统介绍:
隧道逃生管一种隧道施工事故中管道逃生系统,在离施工隧道的开挖掌子面一定距离的位置设置棚架,棚架与逃生管道的一端连接;通常距离开挖掌子面不大于26米,台阶法施工时不大于21米。隧道逃生管的另一端靠近施工隧道的二级衬砌段。本实用新型提供的一种隧道施工事故中管道逃生系统。

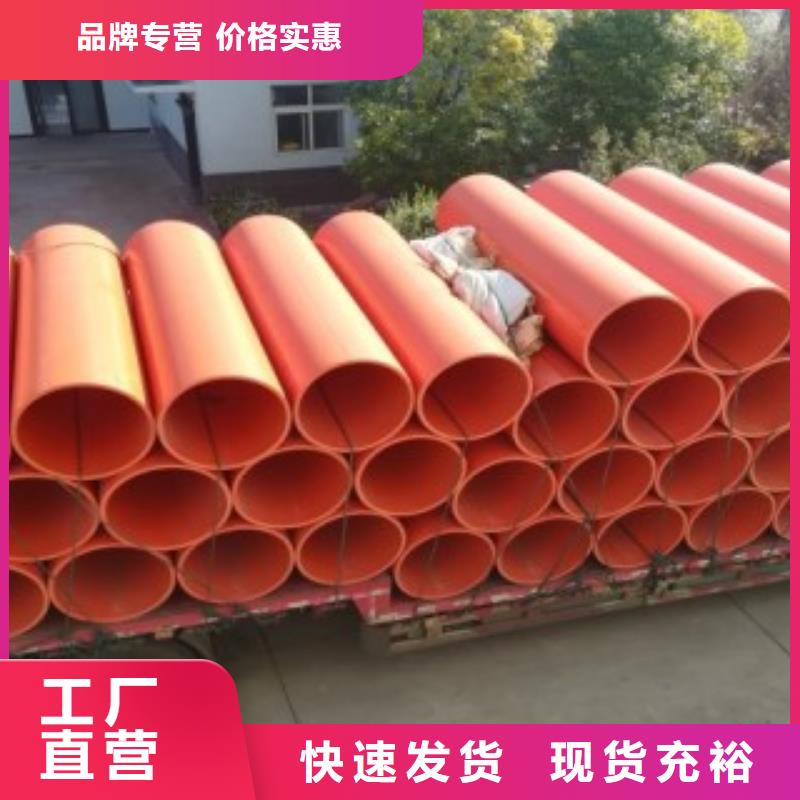

隧道逃生通道
●重量轻、仅为钢管重量的1/8左右,拆装和搬运方便。
●管道韧性好、抗冲击强度高,受到强外力冲击时瞬间变形,吸收大量冲击能量,然后迅速恢复原来形状,为公路隧道施工逃生应急救援提供了为可靠的保障。
●管道环刚度高、耐压性好、不易变形,在公路隧道施工中发生坍塌时,承压能力和抗环境破坏能力远远过一般管道。
高分子隧道逃生通道应用:
①高分子隧道逃生通道所用管材采用Φ800mm的高分子管道,管节长度为3m,壁厚30mm,管节间可采用直径大于逃生通道直径的抱箍连接,每端连接10mm固定。抱箍为保证管道承受坍塌体的压力,对采用的材质管材,必须确保其承压能力和连接头的牢固,并经试验室具体试验后,方可用于隧道中。
②施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料,除整节管道外,应同时备足1米、2米、3米短节管道、转接接头。
③高分子隧道逃生通道经加工使用,结合材质及现场实际情况分别进行加工,连接简单、牢固、紧密可靠,且在地面做好临时固定措施,施工时管口可加临时封盖,并易于打开和封闭。
④高分子隧道逃生通道采用φ800mm的承插高分子管道,设置起点为新施作好的二衬端头处,距二衬端头距离不得大于5米,从衬砌工作面布置至距离开挖面20m以内的适当位置,高分子隧道逃生通道沿着初期支护的一侧向掌子面铺设,管内预留工作绳,方便逃生、抢险、联络和传输各种物品,承插高分子管道纵向连接可采用链条等措施,防止坍塌时将高分子管道冲脱。
⑤高分子隧道逃生通道在二衬台车移动就位过程中,临时拆移时应逐节拆除,严禁一次拆除到位,以随时确保逃生通道的效用。
⑥高分子隧道逃生通道在经过掘进台阶时,应按顺延台阶布置,安装135°转接接头顺延,其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
⑦设置的高分子隧道逃生通道应平整、干燥、顺畅,不得作应急逃生以外用途。
⑧高分子隧道逃生通道布设长度为100m。
世瑞新材料科技(贺州市分公司)地处洛阳空港产业集聚区,本公司是集生产加工经营于一体的大型企业,本公司常年销售 隧道逃生管道。公司成立以来深受诸多单位的支持与信赖,现已评为“信誉单位”、“重合同单位”。公司与各大厂商长期合作,进货渠道稳定、资金雄厚,赢得新老客户的信赖,“经营方式灵活,为客户服务,为单位解难。”质量优,价格合理,我单位凭借良好的信誉,完善的服务、充足的货源在国内同行业中有口皆碑!
