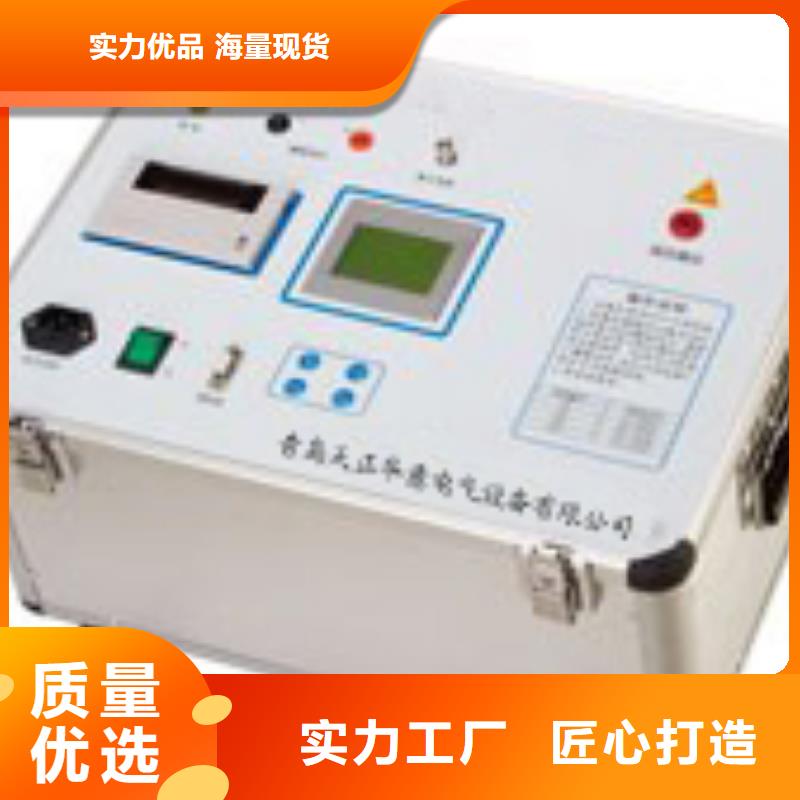

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，
