观看我们的产品视频，就像打开了一扇通往【电器综合试验台】,高压开关特性测试仪多种优势放心选择产品世界的窗户。您将看到产品的每一个细节，感受到它的每一处独特之处。视频将为您呈现一个真实、立体的产品形象，让您对它有更深入的了解和认识。
以下是:【电器综合试验台】,高压开关特性测试仪多种优势放心选择的图文介绍

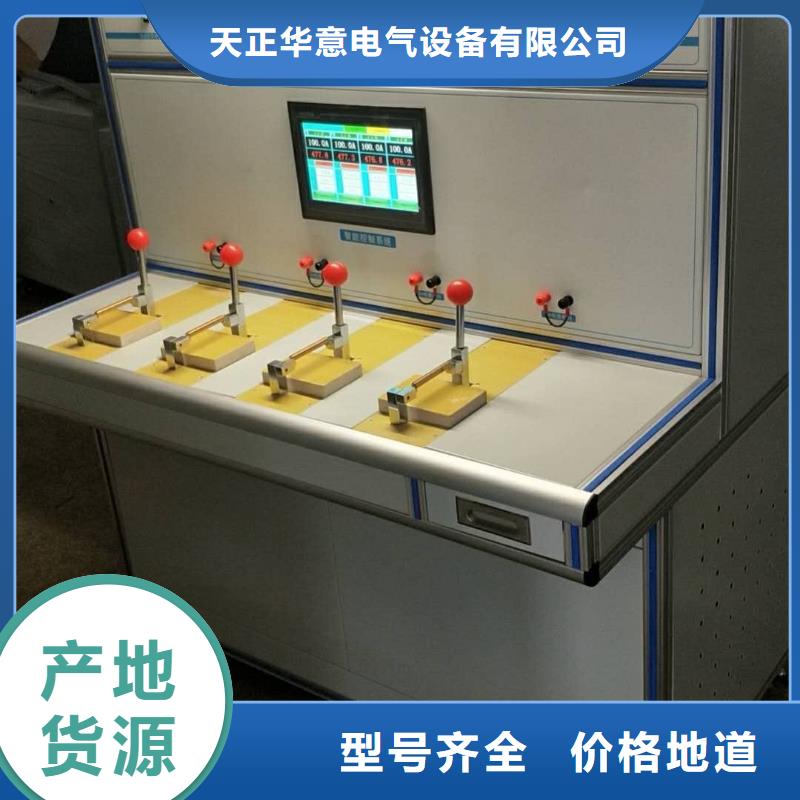

电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。
电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性
本厂主营 手持直流电阻测试仪。天正华意电气设备(江西省分公司)秉承“保证质量诚信经营、服务优质、合作共赢”的经营理念在未来的岁月里，我们将- -如既往地和新老客户真作，双赢互惠，共同创造-个更加辉煌的明天!产品图片均为实物照片和设计图,但由于拍摄技术、光线、显示器参数等因素影响。如果您在收货、使用时遇到问题、请联系我们，我们可以随时提供专业的指导、如果收到货发现问题请联系我们。
电器综合试验台继电器综合性能试验专机方案一、客户要求1、用途用于对地铁车辆用各种电磁式继电器、接触器进行检测。2、技术特点用于地铁车辆用各种继电器的线圈特性、触点特性、负载电流能力测试，进行振动模拟试验连续通断电试验，自动出具继电器性能评估报告。适用于各种电磁继电器在高、低、常温下的常闭、常开触点的筛选，有效剔除失效的继电器。 试验原理和技术指标符合相关标准和行业标准。 系统具有实时、并行、动态监测多50个继电器的测试功能。可程序设置测试继电器数量、试验次数、动作速率、绕组电压、停机方式等各种试验条件。 并具有过流和短路保护功能。 可实时记载每组触点多达100次的失效记录。 试验台控制继电器开关使用的控制模块需同时提供编程软件及相关数据线，通过数据线可以实现控制模块内控制程序的读出和写入。控制模块电源为DC24V。提供继电器的线圈的电源需同时提供DC110V和DC24V双路输出，一路提供测试继电器用，另一路供控制模块使用。电源模块本身具有过流和短路保护。配置5米电源线，按地面布置明线进行布线，并配置镀锌钢管进行防护，做好绝缘防护工作。
